產品概述：

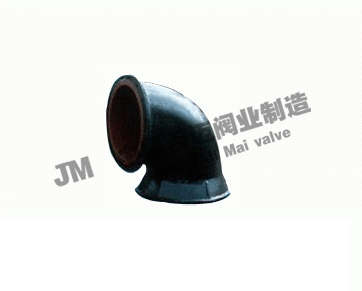

礦用配水閥是直角式閘閥，用小型電動機作為動力源替代人工操作 , 可承受 0.1Mpa 的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于 80 ℃。
一、概述
1、本系列產品是直角式閘閥，可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于80℃。
2、型號意義：
如：PZ2-400
PZ2-配水閘閥
400-公稱直徑
3、本系列產品所執行的標準是：企業標準Q/BBC-007-91《配水閘閥》。
二、礦用配水閥結構說明
1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。
2、PZ2型用小型電動機作為動力源替代人工操作，方便、快捷。
3、閘閥由閥體和閥瓣構成。
（1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。
（2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以保證閥的密封性能。
4、短管用于埋入配水井井壁，為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為 5米 、 4.5米 、 4米 、 3.5米 四種規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制。
三、礦用配水閥安裝
1、本產品在存放期間，操縱臺絲杠應涂以防銹油脂，避免日曬雨淋。閥門部件應避免沾染油脂，防止橡膠老化。
2、在灌注井壁時，預留短管孔和支撐閥閘的槽鋼孔，泵房地面預留操縱臺基礎孔。
3、連接閥閘和短管的法蘭（中間加橡膠墊），把短管穿入預留孔中，借閥閘的外露閥桿找好垂直度，固定支撐槽鋼。
4、操縱臺就位后，按說明書要求尺寸提升絲杠。
5、核對閥桿至絲杠間的連接桿長度，裝上連接桿，再校對一下垂直度，把操縱臺和短管固定。
6、卸下閥桿端部的卡環，檢查整個機構操作是否靈活。
礦用配水閥安裝尺寸表：
|
型號
|
操縱臺
|
閘閥
|
短管
|
操作行程
|
質量(Kg)
|
|
B
|
B1
|
D2
|
d1
|
D1
|
H
|
H1
|
B2
|
B3
|
B4
|
B5
|
d2
|
D3
|
H2
|
H3
|
D
|
L1
|
帶短管
|
無短管
|
|
PZ2-400
|
350
|
300
|
180
|
19
|
500
|
750
|
965
|
330
|
235
|
27
|
60
|
15
|
540
|
580
|
635
|
400
|
250
|
168
|
335
|
275
|
|
PZ2-500
|
380
|
285
|
640
|
630
|
500
|
300
|
193
|
410
|
330
|
|
PZ2-600
|
600
|
1403
|
450
|
345
|
35
|
80
|
19
|
740
|
720
|
600
|
350
|
218
|
600
|
480
|
|
PZ2-800
|
550
|
445
|
940
|
885
|
815
|
800
|
450
|
250
|
830
|
675
|
|
PZ2-1000
|
500
|
400
|
250
|
22
|
700
|
900
|
1246
|
670
|
548
|
36
|
100
|
23
|
1175
|
966
|
1076
|
1000
|
550
|
268
|
1300
|
1072
|
|
PZ2-1200
|
1296
|
780
|
652
|
40
|
120
|
1375
|
1080
|
1106
|
1200
|
650
|
396
|
1721
|
1446
|
注：D2位操縱臺底面凸起部分尺寸，基礎預留孔應大于此數。
不同L值時的連接桿長度H4
|
型號
|
L
|
|
5000
|
45000
|
4000
|
3500
|
|
PZ2-400
|
3780
|
3280
|
2780
|
2580
|
|
PZ2-500
|
|
PZ2-600
|
3510
|
3010
|
2510
|
2010
|
|
PZ2-800
|
|
PZ2-1000
|
3120
|
2820
|
2120
|
1620
|
|
PZ2-1200
|
3040
|
2540
|
2040
|
1540
|

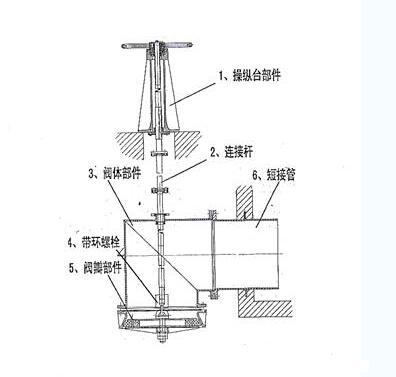

礦用配水閥圖紙：
