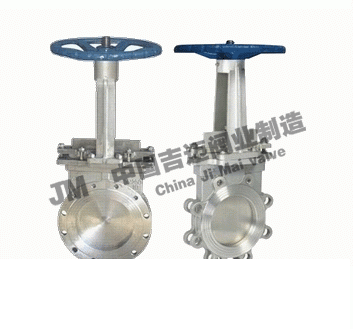

Z73H-10手動刀型閘閥

上海吉邁閥門制造有限公司主要生產≦手動刀形閘閥≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；���(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

Z73H-10手動刀型閘閥是一種具有輕型、結構簡單小巧、密封性能可靠、使用壽命長、具有切斷介質等優點，該刀型閘閥密封原理是通過閘板在關閉到底時，閘板斜切面碰到閥體上的鍥塊使得閘板緊靠密封面起到密封效果，并且閘板底部的斜切面具有切斷介質的功能，使得閥門不易受介質的堵塞卡阻。其結構可以做成硬密封、軟密封，可以根據客戶對密封要求選型。

Z73H-10手動刀型閘閥特點

1、可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物;

2、不銹鋼閘板可防止腐蝕引起的密封泄漏;

3、整體的不銹鋼材質，可防止腐蝕破壞;

4、短結構長度，可節省原料、安裝空間，也有效支持管道強度;

5、科學的上密封填料設計，使上密封安全有效，經久耐用;

6、三角形的支架節省原材料，保證需要的力學性能;

7、閥體上的導向塊使閘板正確運動。擠壓快保證閘板有效密封;

8、閥體加強筋設計提高閥體強度;

9、可任意選用驅動機構;

10、V形閘板可作為調節使用。

Z73H-10手動刀型閘閥零件材料

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

Z73H-10手動刀型閘閥性能參數

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	紙漿、污水、煤漿、灰、渣水混和物

Z73H-10手動刀型閘閥外形尺寸

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
