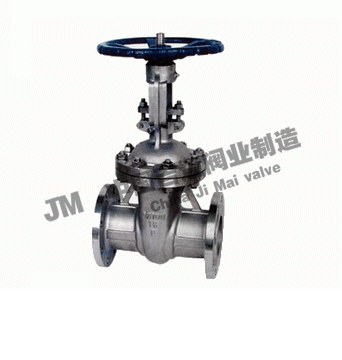

產品型號：Z41H
產品口徑：DN15-DN600
產品壓力：1.6mpa-10.0mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦楔式閘閥Z41H≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

楔式閘閥應用范圍：
楔式閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。

在各種類型的閥門中，閘閥是應用最廣泛的一種。它一般只適用于全開或全閉，不能作調節和節流使用。

楔式閘閥一般用在對閥門的外形尺寸沒有嚴格要求,而且使用條件又比較苛刻的場合。如高溫高壓的工作介質，要求關閉件要保證長期密封的情況下等。

通常，使用條件或要求密封性能可靠，高壓，高壓截止（壓差大）、低壓截止（壓差小），低噪聲、有氣穴和汽化現象、高溫介質、低溫（深冷）時，推薦使用楔式閘閥。如電力工業、石油煉制、石油化工、海洋石油、城市建設中的自來水工程和污水處理工程，化工等領域中應用較多。

楔式閘閥結構特點：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

楔式閘閥標準規范：
設計制造標準：GB/T 12234-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

零件材料與工況：

閥體/閥蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名稱	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
閘板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
閥桿	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
壓蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

手動楔式閘閥-1.6MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

手動楔式閘閥-2.5MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

手動楔式閘閥-4.0MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600

手動楔式閘閥-6.4MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

手動楔式閘閥-10.0MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L	mm	170	190	210	230	240	250	280	310	350	400	450	550	650
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970
W	mm	120	120	160	180	240	280	320	360	400	450	560	640	720

手動楔式閘閥-16.0MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	170	190	210	230	240	300	340	390	450	525	600	750
H	mm	175	180	210	230	350	359	373	435	500	614	674	818
W	mm	120	120	140	160	200	240	280	320	360	400	400	450

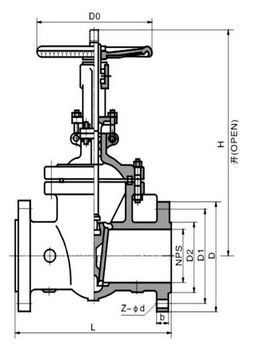

楔式閘閥Z41H結構圖紙：

楔式閘閥Z41H結構圖紙
