上海吉邁閥門制造有限公司主要生產≦D71X、D371X、D671X、D971X型中線對夾蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：
D71X、D371X、D671X、D971X型中線對夾蝶閥公稱壓力≤1.6MPa的食品、制藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
【閥門型號】
中線對夾氣動蝶閥的常見型號有：d671x-10、d671x-16、d671f-10、d671f-16等。
【產品特點】
1、結構簡單緊湊、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、90°回轉，啟閉迅速。
3、由扭矩產生彈性密封，密封可靠。
4、選擇不同零部件材質，可適用于多種介質。
【執行標準】
設計規范： GB/T 12238
結構長度： GB/T 12221
法蘭連接： GB/T 9113
試驗與檢驗：GB/T 13927
【性能參數】
|
中線對夾蝶閥型號
|
D371X-10
D371X-16
D371F-10
D371F-16
|
D671X-10
D671X-16
D671F-10
D671F-16
|
D971X-10
D971X-16
D971F-10
D971F-16
|
|
工作壓力(MPa)
|
1.0~1.6 (PN10-PN16)
|
|
適用溫度(℃)
|
≤180℃
|
|
適用介質
|
空氣、水、蒸氣、煤氣、油品等
|
|
材料
|
閥體
|
鑄鐵 球鐵 碳鋼 不銹鋼 鋁合金
|
|
蝶板
|
鑄鐵 球鐵 碳鋼 不銹鋼 鋁合金
|
|
閥桿
|
2Cr13 F304 F316
|
|
密封面
|
橡膠 NBR EPDM PTFE
|
|
填料
|
柔性石墨 PTFE
|
【主要連接外形尺寸】
公稱通徑
（DN）
|
主要外形尺寸
|
主要連接尺寸
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
L
|
H
|
H0
|
A
|
B
|
D0
|
n-Фd
|
D0
|
n-Фd
|
D0
|
n-Фd
|
|
50
|
43
|
63
|
315
|
180
|
65
|
110
|
4-Ф14
|
125
|
4-Ф18
|
125
|
4-Ф18
|
|
65
|
46
|
70
|
330
|
180
|
65
|
130
|
4-Ф14
|
145
|
4-Ф18
|
145
|
4-Ф18
|
|
80
|
46
|
83
|
390
|
245
|
72
|
150
|
4-Ф18
|
160
|
8-Ф18
|
160
|
8-Ф18
|
|
100
|
52
|
105
|
431
|
240
|
72
|
170
|
4-Ф18
|
180
|
8-Ф18
|
180
|
8-Ф18
|
|
125
|
56
|
115
|
455
|
240
|
72
|
200
|
8-Ф18
|
210
|
8-Ф18
|
210
|
8-Ф18
|
|
150
|
56
|
137
|
626
|
350
|
93
|
225
|
8-Ф18
|
240
|
8-Ф22
|
240
|
8-Ф22
|
|
200
|
60
|
164
|
720
|
350
|
93
|
280
|
8-Ф18
|
295
|
8-Ф22
|
295
|
12-Ф22
|
|
250
|
68
|
206
|
800
|
550
|
350
|
335
|
12-Ф18
|
350
|
12-Ф22
|
355
|
12-Ф26
|
|
300
|
78
|
230
|
860
|
600
|
350
|
395
|
12-Ф22
|
400
|
12-Ф22
|
410
|
12-Ф26
|
|
350
|
78
|
248
|
883
|
600
|
350
|
445
|
12-Ф22
|
460
|
16-Ф22
|
470
|
16-Ф26
|
|
400
|
102
|
289
|
972
|
600
|
350
|
495
|
16-Ф22
|
515
|
16-Ф26
|
525
|
16-Ф30
|
|
450
|
114
|
320
|
1043
|
750
|
380
|
550
|
16-Ф22
|
565
|
20-Ф26
|
585
|
20-Ф30
|
|
500
|
127
|
343
|
1098
|
750
|
380
|
600
|
20-Ф22
|
620
|
20-Ф26
|
650
|
20-Ф33
|
|
600
|
154
|
413
|
1236
|
750
|
380
|
705
|
20-Ф26
|
725
|
20-Ф30
|
770
|
20-Ф36
|
|
700
|
165
|
478
|
1431
|
750
|
380
|
810
|
24-Ф26
|
840
|
24-Ф30
|
840
|
24-Ф36
|
|
800
|
190
|
525
|
1488
|
750
|
380
|
920
|
24-Ф30
|
950
|
24-Ф33
|
950
|
24-Ф39
|
|
900
|
203
|
620
|
1655
|
125
|
380
|
1020
|
24-Ф30
|
1050
|
28-Ф33
|
1050
|
28-Ф39
|
|
1000
|
216
|
725
|
1765
|
1500
|
580
|
1120
|
28-Ф30
|
1160
|
28-Ф36
|
1170
|
28-Ф42
|
|
1200
|
254
|
780
|
1976
|
1500
|
580
|
1340
|
32-Ф33
|
1380
|
32-Ф39
|
1390
|
32-Ф48
|

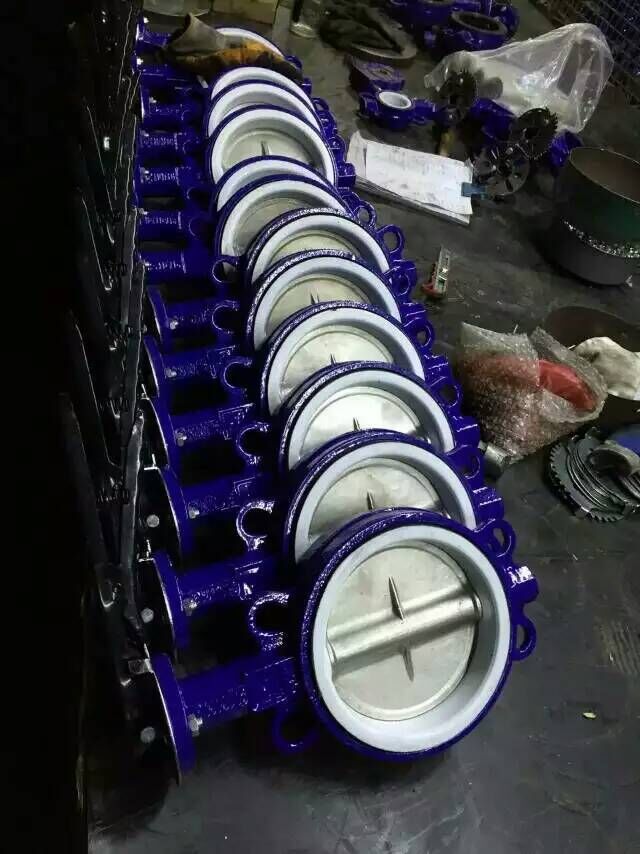

倉庫實物圖：
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
