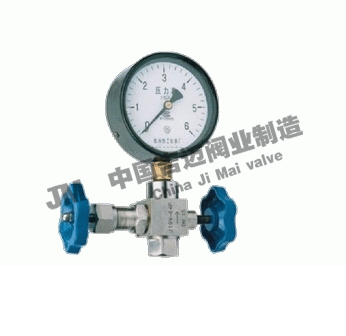

J19H壓力表針型閥

上海吉邁閥門制造有限公司主要生產≦J19H壓力表針型閥≧也是國內針型閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

一、J19H壓力表針型閥概述

J19H壓力表針型閥主要零件材料 碳鋼、不銹鋼 工作壓力 1.6~32MPa（MPa） 工作溫度 ≤425（℃） 使用介質：水、油品、液化石油氣、蒸汽、酸堿液.

二、J19H壓力表針型閥主要零部件材料

零件名稱 Part name	閥桿 Stem	閥體 Body	閥底座 Base	填料 Packing	填料閥蓋 Packing bonnet	手輪Handwheel
J19H-320-DN6	碳鋼 Carbon steel	鉻不銹鋼 Cr. Stainless steel		聚四氟乙稀，柔性石墨 PTFE，Soft graphite	碳鋼Carbon steel	優質碳鋼 High grade carbon steel
J19W-320P-DN15	鉻鎳不銹鋼 Cr. Ni Stainless stee	鉻不銹鋼 Cr. Stainless steel	鉻鎳不銹鋼 Cr. Ni Stainless steel		不銹鋼Stainless steel

三、J19H壓力表針型閥 主要性能規范

型號  Type	公稱壓力PN Mpa	試驗壓力PS(Mpa) Test pressure			工作壓力(Mpa) Working pressure	工作溫度(OC) Working temps.	適用介質Applicable medium
J19H-320	32.0	48.0	35.2	0.6	32.0	P≤540OC	液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J19W-320P	32.0	48.0	35.2	0.6	32.0	C≤425 OC

四、J19H壓力表針型閥 主要外形及連接尺寸

型號  Type	公稱直徑  DN（mm）	尺寸 Dimension								重量Weight
		L1	Do	D2	D1	H	H1	M1	Rc
J19H-320	6	100	65	14	5	100	110	M20×1.5左	-	1.2
J19W-320P	15	85	65	-	-	100	110	M20×1.5	G1/2”	1.0

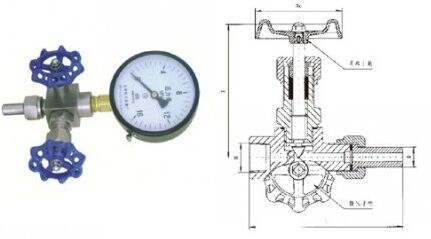

J19H壓力表針型閥結構圖紙：

上一個產品：J13W內螺紋針型閥

下一個產品：J21W外螺紋針型閥

專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：

• 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
• 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
• 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
• 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.

訂貨流程：

1. 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
2. 收到客戶采購清單，為客戶提供閥門型號選型及報價.（報價單）
3. 具體商定：交貨期、特殊要求等事宜.

訂貨須知：

• 客戶如對產品有特殊要求，須在合同中提供以下說明：
• 連接方式
• 結構長度
• 公稱直徑、全通徑、縮徑、管道尺寸；
• 流體介質及溫度、壓力范圍，
• 試驗、檢驗標準及其他要求。
• 本廠根據客戶特定要求配置各類驅動裝置。
• 如由客戶提供確定閥門的類型和型號時，客戶應對正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同.
• 期貨、訂貨的客戶請先來電來函詳細告訴所需閥門型號、規格、數量以及交貨時間、地點、并先按總額的30%-50%預定金或全額貨款及時匯入我廠賬戶，其余貨款待發貨前匯入，以便我們及時安排發貨.
