產品型號：D73H
產品口徑：DN50-DN1200
產品壓力：1.6mpa-2.5mpa
連接方式：對夾式
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

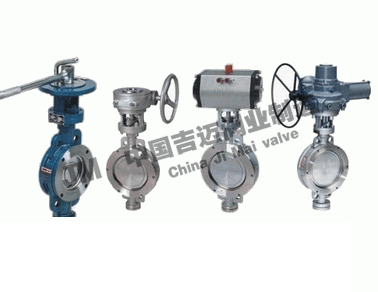

上海吉邁閥門制造有限公司主要生產≦對夾式硬密封蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

對夾式硬密封蝶閥產品概述：

對夾式硬密封蝶閥適用于食品、醫藥、石油化工、工業環境及高層建筑和管道上作調節流量和截?cái)嗔黧w最佳裝置。

硬密封蝶閥結構特點：

本蝶閥及吸收，消化國外技術，并結合國內用戶意見和產品中積累的經驗而精心研制的新一代產品。

采用三維偏心結構，閥門密封圈采用彈性金屬圈，使蝶板同閥體密封面均勻可靠接觸，可達到氣密封無泄露；

結構獨特，操作靈活、省力、方便、使用壽命長；

耐高溫、耐腐蝕、耐磨損的三維偏心。

硬密封蝶閥主要技術參數

公稱通徑

DN(mm)

50-1200

公稱壓力

PN(MPa)

1.0

1.6

2.5

4.0

試驗壓力
PS(MPa)

強度試驗

1.5

2.4

3.75

6.0

密封試驗

1.1

1.76

2.75

4.4

適用介質

水、蒸汽、油品、酸類腐蝕性等

適用溫度

-40℃-600℃

硬密封蝶閥主要零部件材料

名稱	材　　　　　料
閥體	鑄鋼、不銹鋼、鉻鉬鋼
蝶板	鑄鋼、化合金鋼（鍍硬鉻）不銹鋼、鉻鉬鋼
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料、氟塑料
填料	柔性石墨

硬密封蝶閥連接尺寸(1、P、R)

通徑DN	L	D1	D2	Z-φd	H	HO	D	L2	Wt/Kgs
50	43	125	99	4-18	105	350	90°	280	9
65	46	145	118	4-18	115	370	90°	280	11
80	49	160	132	8-18	125	380	45°	280	15
100	56	180	155	8-18	140	420	45°	280	18
125	64	210	185	8-18	170	470	45°	330	22
150	70	240	210	8-23	180	500	45°	330	25

硬密封蝶閥連接尺寸(1、P、R)

通徑DN	L	D1	D2	Z-φd	H	HO	D	L2	Wt/Kgs
50	43	125	99	4-18	105	350	90°	280	10
65	46	145	118	4-18	115	370	90°	280	12
80	49	160	132	8-18	125	380	45°	280	16
100	56	180	155	8-18	140	420	45°	280	20
125	64	210	185	8-18	170	470	45°	330	24
150	70	240	210	8-23	180	500	45°	330	27
