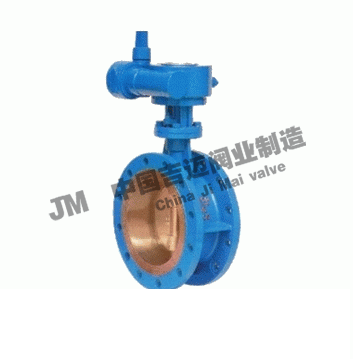

產品型號：GD341X
產品口徑：DN80-DN2000
產品壓力：0.6-2.5mpa
連接方式：法蘭
閥體材質：鑄鐵，鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦管網蝶閥GD341X≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

管網蝶閥：適用介質：淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類等。

◆GD341X-6、10、16ZP、R、C連接尺寸

通徑DN	L	H	H2	H3	A	B	D1			Z-d
通徑DN	L	H	H2	H3	A	B	0.6MPa	1.0MPa	1.6MPa	0.6MPa	1.0MPa	1.6MPa
80	114	495	140	250	163	97	150	160	160	4-18	8-18	8-19
100	127	506	142	250	163	97	170	180	180	4-18	8-18	8-19
125	140	570	185	250	163	97	200	210	210	8-18	8-18	8-19
150	140	600	200	250	163	97	225	240	240	8-18	8-22	8-23
200	152	670	225	270	230	114	280	295	295	8-18	8-22	12-23
250	250	751	266	270	230	114	335	350	355	12-18	12-22	12-28
300	270	855	340	270	230	114	395	400	410	12-22	12-22	12-28
350	290	915	375	270	230	114	445	460	470	12-22	16-22	16-28
400	310	970	395	270	331	143	495	515	525	16-22	16-26	16-31
450	330	1015	420	270	331	143	550	565	585	16-22	20-26	20-31
500	350	1110	480	270	331	143	600	620	650	20-22	20-26	20-34
600	390	1303	515	343	487	377	705	725	770	20-26	20-30	20-37
700	430	1425	577	343	487	377	810	840	840	24-26	24-30	24-37
800	470	1523	620	343	487	377	920	950	950	24-30	24-33	24-40
900	510	1703	715	358	650	410	1020	1050	1050	24-30	28-33	28-40
1000	550	1793	755	358	650	410	1120	1160	1170	28-30	28-36	28-43
1200	630	2053	900	358	650	410	1340	1380	1390	32-33	32-39	32-49
1400	710	2320	995	425	940	460	1560	1590	1590	36-36	36-42	36-49
1600	790	2675	1150	425	940	460	1760	1820	1820	40-36	40-48	40-56
1800	870	2796	1247	425	940	460	1970	2020	2020	44-39	44-48	44-56
2000	950	3075	1360	425	940	460	2180	2230	2230	48-42	48-48	48-62
