上海吉邁閥門制造有限公司主要生產≦D371F4-10聚全氟襯里蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

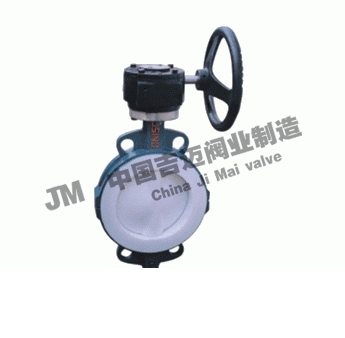

D371F4-10聚全氟襯里蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能;該閥門操作輕便，嚴密的密封性能，超長的使用壽命;可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。產品廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、氯氣、強堿，王水等具有強腐蝕的介質。
【D371F4-10蝸輪蝶閥特點】
閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。
【D371F4-10蝸輪蝶閥零件材料】
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹鋼
|
超低碳不銹鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
上、下閥體、閥蓋
|
HT250
|
WCB
|
Cf8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
蝶板
|
WCB
|
35（鍛）
|
Cf8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
蝶板軸
|
1Cr13
|
2Cr13
|
1Cr18Ni19
|
1Cr18Ni12Mo2Ti
|
00CR18N10
|
00Cr17Ni14Mo2
|
|
4
|
襯里層/閥座
|
PTFE（F4）PCTFE（F3）FEP（F46）PFA（可溶F4）
|
|
5
|
O型圈
|
FPM（氟橡膠）
|
FPM（氟橡膠）
|
|
6
|
張性條（墊）
|
SI（硅橡膠）
|
SI（硅橡膠）
|
|
7
|
調節定位座
|
0Cr18NI9
|
0Cr18NI9
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00CR18N10
|
00Cr17Ni14Mo2
|
|
8
|
螺栓
|
35
|
35
|
1Cr18Ni19
|
1Cr17Ni2
|
1CR18NI9TI
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
45
|
45
|
0Cr18NI19
|
0Cr18NI9
|
0Cr18NI19
|
0Cr18NI9
|
|
10
|
手柄
|
ZL01（鑄造鋁合金）
|
【D371F4-10蝸輪蝶閥性能參數】
|
型號
|
公稱壓力PN(MPa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
工作溫度(℃)
|
適用介質
|
|
D71F4-10
|
1.0
|
1.5
|
1.1
|
-20～180
|
硫酸、氫氟酸、磷酸、硝酸鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕質
|
|
D71F4-16
|
1.6
|
2.4
|
1.76
|
-20～180
|
|
D371F4-10
|
1.0
|
1.5
|
1.1
|
-20～150
|
|
D371F4-16
|
1.6
|
2.4
|
1.76
|
-20～150
|
【D371F4-10蝸輪蝶閥外形尺寸】
|
公稱通徑DN(mm)
|
尺寸
|
|
L
|
H1
|
H2
|
D1
|
D2
|
D0
|
|
50
|
43
|
75
|
150
|
49
|
98
|
140
|
|
65
|
46
|
83
|
155
|
62
|
115
|
140
|
|
80
|
46
|
90
|
175
|
77
|
133
|
160
|
|
100
|
52
|
100
|
180
|
97
|
148
|
200
|
|
125
|
56
|
105
|
201
|
122
|
185
|
200
|
|
150
|
56
|
133
|
225
|
147
|
215
|
240
|
|
200
|
60
|
165
|
260
|
197
|
265
|
280
|
|
250
|
68
|
196
|
296
|
247
|
320
|
280
|
|
300
|
78
|
225
|
330
|
295
|
370
|
320
|
|
350
|
78
|
264
|
360
|
340
|
430
|
320
|
|
400
|
102
|
285
|
410
|
390
|
485
|
320
|
|
450
|
114
|
310
|
455
|
440
|
540
|
320
|
|
500
|
127
|
350
|
495
|
490
|
590
|
320
|
|
600
|
154
|
410
|
550
|
590
|
690
|
400
|
|
700
|
165
|
495
|
650
|
685
|
800
|
400
|
|
800
|
190
|
550
|
720
|
785
|
900
|
400
|

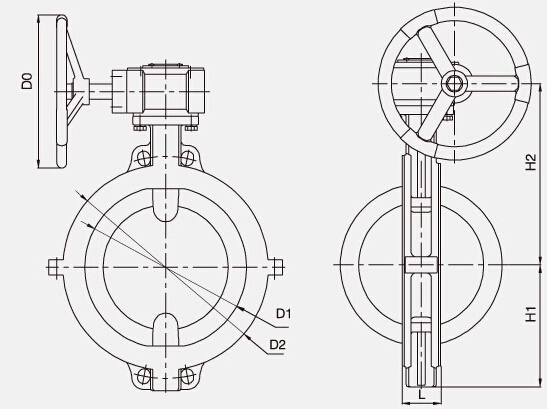

D371F4-10聚全氟襯里蝶閥結構圖紙：
