上海吉邁閥門制造有限公司主要生產≦D373H美標凸耳式硬密封蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

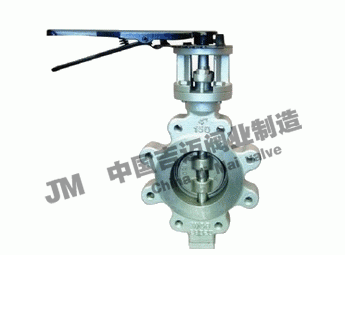

D373H美標凸耳式硬密封蝶閥又名支耳式蝶閥、單夾式蝶閥，是用雙頭螺栓將閥門連接在兩管道法蘭之間。美標凸耳式蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門，適用于給消防管道、排水、污水、食品、供暖、燃?xì)狻⒋�、水電、冶金、能源系統以及輕紡等行業。
本產品815、830系列蝶閥的主要結構特征為對夾式和法蘭式三偏心結構，而815、830L系列蝶閥的主要結構特征為閥體周邊帶凸耳且設計成帶螺孔單法蘭結構。815、830系列蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑、給排水等管道上。其特點為：由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命、確�？煽康拿芊庑阅埽哂心透邷�、耐磨損、耐腐蝕等優點。
工作原理：
D373H美標凸耳式硬密封蝶閥是圓盤閥瓣，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90°。
產品特點：
1、設計合理，結構緊湊，裝拆容易，便于維修。
2、采用偏心結構，減少密封圈的摩擦，延長閥門使用壽命。
3、完全密封，泄漏為零，可以用于超高真空工況。
4、更換閥板密封圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。
采用標準：
☆設計標準：API609-83
☆法蘭連接尺寸：ANSI B16.5
☆結構長度：ANSI B16.10-1992
☆壓力試驗：API598-82
主要零件材料：
|
雩件名稱
|
材料
|
|
閥體
|
WCB，304,316,316SS，CF8M
|
|
蝶板
|
WCB，304,316、316SS，CF8M
|
|
閥桿
|
316、2Crl3、1Crl8Ni9Ti
|
|
密封圈
|
31 6、氟塑料
|
|
填料
|
柔性石墨、氟塑料
|
主要連接尺寸：
美標815W系API815W
|
公稱通徑DN
|
結構長度(標準值)
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
參考重量
|
|
L
|
L1
|
H
|
H0
|
D
|
D1
|
D2
|
M
|
Z．d
|
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
|
2”
|
50
|
1.69
|
43
|
4.25
|
108
|
4.33
|
110
|
13.58
|
345
|
6.00
|
152
|
4.75
|
120.5
|
3.62
|
92
|
M18
|
4-19
|
9
|
20
|
|
21/2″
|
65
|
1.69
|
46
|
4.40
|
112
|
4.64
|
118
|
14.25
|
362
|
7.00
|
178
|
5.49
|
139.5
|
4.13
|
105
|
M18
|
4-19
|
10
|
25
|
|
3″
|
80
|
1.94
|
48
|
4.50
|
114
|
4.92
|
125
|
14.96
|
380
|
8.50
|
190
|
6.00
|
152.5
|
5.00
|
127
|
M18
|
4-19
|
11
|
29
|
|
4″
|
100
|
2.19
|
54
|
5.00
|
127
|
5.70
|
145
|
16.34
|
415
|
9.00
|
229
|
7.50
|
190.5
|
6.19
|
157
|
M18
|
8-19
|
13
|
33
|
|
5″
|
125
|
2.50
|
55
|
5.50
|
140
|
6.50
|
165
|
17.91
|
455
|
10.00
|
254
|
8.50
|
216
|
7.32
|
186
|
M20
|
8-22
|
16
|
38
|
|
6″
|
150
|
2.75
|
57
|
5.50
|
140
|
6.89
|
175
|
21.45
|
545
|
11.00
|
279
|
9.50
|
241.5
|
8.50
|
216
|
M20
|
8-22
|
26
|
74
|
|
8″
|
200
|
2.81
|
64
|
5.90
|
150
|
8.26
|
210
|
24.21
|
645
|
13.50
|
343
|
11.75
|
298.5
|
10.62
|
270
|
M20
|
8-22
|
34
|
86
|
|
10″
|
250
|
3.00
|
71
|
6.30
|
160
|
9.84
|
250
|
27.36
|
695
|
16.00
|
406
|
14.25
|
362
|
12.75
|
324
|
M22
|
12-25
|
51
|
142
|
|
12″
|
300
|
3.18
|
81
|
7.00
|
178
|
11.24
|
285
|
32.78
|
830
|
19.00
|
483
|
17.00
|
432
|
15.00
|
381
|
M22
|
12-25
|
72
|
167
|
|
14″
|
350
|
3.63
|
92
|
7.50
|
190
|
12.60
|
320
|
35.43
|
900
|
21.00
|
533
|
18.75
|
476
|
16.25
|
413
|
M27
|
12-29
|
106
|
218
|
|
16″
|
400
|
4.00
|
102
|
8.50
|
216
|
13.98
|
355
|
38.58
|
980
|
23.50
|
597
|
21.25
|
540
|
18.50
|
470
|
M27
|
16-29
|
133
|
275
|
|
18″
|
450
|
4.50
|
114
|
8.74
|
222
|
14.96
|
380
|
40.55
|
1030
|
25.00
|
635
|
22.75
|
578
|
21.00
|
533
|
M30
|
16-32
|
176
|
315
|
|
20″
|
500
|
5.00
|
127
|
9.00
|
229
|
16.34
|
415
|
43.70
|
1110
|
27.50
|
699
|
25.00
|
635
|
23.00
|
584
|
M30
|
20-32
|
190
|
395
|
|
2″
|
600
|
6.06
|
154
|
10.50
|
267
|
18.70
|
475
|
51.37
|
1305
|
32.00
|
813
|
29.50
|
749.5
|
27.25
|
692
|
M33
|
20-35
|
394
|
580
|
|
30″
|
750
|
6.50
|
165
|
11.50
|
292
|
22.38
|
580
|
60.03
|
1525
|
38.75
|
985
|
36.00
|
914
|
33.75
|
857
|
M33
|
28-35
|
476
|
717
|
|
32″
|
800
|
7.50
|
190
|
12.50
|
318
|
24.80
|
630
|
62.40
|
1585
|
41.75
|
1060
|
38.50
|
978
|
36.00
|
914
|
M39
|
28-41
|
618
|
880
|
|
36″
|
900
|
8.00
|
200
|
13.00
|
330
|
26.77
|
680
|
69.48
|
1765
|
46.00
|
1168
|
42.75
|
1085
|
40.25
|
1022
|
M39
|
32-41
|
762
|
1042
|
美標815L系API815L
|
公稱通徑DN
|
結構長度(標準值)
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
參考
重量
|
|
L
|
H
|
H0
|
D1
|
D2
|
M
|
Z．d
|
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
|
6″
|
150
|
2.75
|
57
|
6.89
|
175
|
21.45
|
545
|
9.50
|
241.5
|
8.50
|
216
|
M20
|
8—22
|
28
|
|
8″
|
200
|
2.81
|
64
|
8.26
|
210
|
24.21
|
615
|
11.75
|
298.5
|
10.62
|
270
|
M20
|
8,22
|
36
|
|
10″
|
250
|
3.00
|
71
|
9.84
|
250
|
27.36
|
695
|
14.25
|
362
|
12.75
|
324
|
M22
|
12—25
|
53
|
|
12″
|
300
|
3.18
|
81
|
11.24
|
285
|
32.78
|
830
|
17.00
|
432
|
15.00
|
381
|
M22
|
12—25
|
74
|
|
14″
|
350
|
3.63
|
92
|
12.60
|
320
|
35.43
|
900
|
18.75
|
476
|
16.25
|
413
|
M27
|
12.29
|
110
|
|
16″
|
400
|
4.00
|
102
|
13.98
|
355
|
38.58
|
980
|
21.25
|
540
|
18.50
|
470
|
M27
|
16—29
|
138
|
|
18″
|
450
|
4.50
|
114
|
14.96
|
380
|
40.55
|
1030
|
22.75
|
578
|
21．OO
|
533
|
M30
|
16—32
|
180
|
|
20″
|
500
|
5.00
|
127
|
16.34
|
415
|
43.70
|
1110
|
25.00
|
635
|
23.00
|
584
|
M30
|
20.32
|
196
|
|
24″
|
600
|
6.06
|
154
|
18.70
|
475
|
51.37
|
1305
|
29.50
|
749.5
|
27.25
|
692
|
M33
|
20.35
|
400
|
|
30″
|
750
|
6.50
|
165
|
22.38
|
580
|
60.03
|
1525
|
36.00
|
914
|
33.75
|
857
|
M33
|
28.35
|
482
|
|
36″
|
900
|
8.00
|
200
|
26.77
|
680
|
69.48
|
1765
|
42.75
|
1085
|
40.25
|
1022
|
M39
|
32.41
|
488
|
D373H美標凸耳式硬密封蝶閥結構圖紙：
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
