上海吉邁閥門制造有限公司主要生產≦D373H美標凸耳式硬密封蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

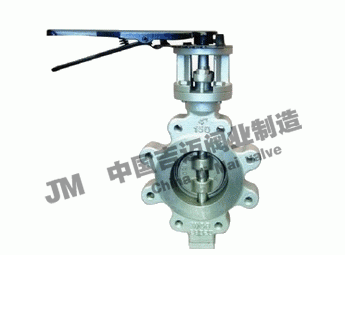

D373H美標凸耳式硬密封蝶閥又名支耳式蝶閥、單夾式蝶閥，是用雙頭螺栓將閥門連接在兩管道法蘭之間。美標凸耳式蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門，適用于給消防管道、排水、污水、食品、供暖、燃?xì)�、船舶、水電、冶金、能源系統以及輕紡等行業。
本產品815、830系列蝶閥的主要結構特征為對夾式和法蘭式三偏心結構，而815、830L系列蝶閥的主要結構特征為閥體周邊帶凸耳且設計成帶螺孔單法蘭結構。815、830系列蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑、給排水等管道上。其特點為：由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命、確�？煽康拿芊庑阅�，具有耐高溫、耐磨損、耐腐蝕等優點。
工作原理：
D373H美標凸耳式硬密封蝶閥是圓盤閥瓣，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90°。
產品特點：
1、設計合理，結構緊湊，裝拆容易，便于維修。
2、采用偏心結構，減少密封圈的摩擦，延長閥門使用壽命。
3、完全密封，泄漏為零，可以用于超高真空工況。
4、更換閥板密封圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。
采用標準：
☆設計標準：API609-83
☆法蘭連接尺寸：ANSI B16.5
☆結構長度：ANSI B16.10-1992
☆壓力試驗：API598-82
主要零件材料：
|
雩件名稱
|
材料
|
|
閥體
|
WCB，304,316,316SS，CF8M
|
|
蝶板
|
WCB，304,316、316SS，CF8M
|
|
閥桿
|
316、2Crl3、1Crl8Ni9Ti
|
|
密封圈
|
31 6、氟塑料
|
|
填料
|
柔性石墨、氟塑料
|
主要連接尺寸：
美標815W系API815W
|
公稱通徑DN
|
結構長度(標準值)
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
參考重量
|
|
L
|
L1
|
H
|
H0
|
D
|
D1
|
D2
|
M
|
Z．d
|
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
|
2”
|
50
|
1.69
|
43
|
4.25
|
108
|
4.33
|
110
|
13.58
|
345
|
6.00
|
152
|
4.75
|
120.5
|
3.62
|
92
|
M18
|
4-19
|
9
|
20
|
|
21/2″
|
65
|
1.69
|
46
|
4.40
|
112
|
4.64
|
118
|
14.25
|
362
|
7.00
|
178
|
5.49
|
139.5
|
4.13
|
105
|
M18
|
4-19
|
10
|
25
|
|
3″
|
80
|
1.94
|
48
|
4.50
|
114
|
4.92
|
125
|
14.96
|
380
|
8.50
|
190
|
6.00
|
152.5
|
5.00
|
127
|
M18
|
4-19
|
11
|
29
|
|
4″
|
100
|
2.19
|
54
|
5.00
|
127
|
5.70
|
145
|
16.34
|
415
|
9.00
|
229
|
7.50
|
190.5
|
6.19
|
157
|
M18
|
8-19
|
13
|
33
|
|
5″
|
125
|
2.50
|
55
|
5.50
|
140
|
6.50
|
165
|
17.91
|
455
|
10.00
|
254
|
8.50
|
216
|
7.32
|
186
|
M20
|
8-22
|
16
|
38
|
|
6″
|
150
|
2.75
|
57
|
5.50
|
140
|
6.89
|
175
|
21.45
|
545
|
11.00
|
279
|
9.50
|
241.5
|
8.50
|
216
|
M20
|
8-22
|
26
|
74
|
|
8″
|
200
|
2.81
|
64
|
5.90
|
150
|
8.26
|
210
|
24.21
|
645
|
13.50
|
343
|
11.75
|
298.5
|
10.62
|
270
|
M20
|
8-22
|
34
|
86
|
|
10″
|
250
|
3.00
|
71
|
6.30
|
160
|
9.84
|
250
|
27.36
|
695
|
16.00
|
406
|
14.25
|
362
|
12.75
|
324
|
M22
|
12-25
|
51
|
142
|
|
12″
|
300
|
3.18
|
81
|
7.00
|
178
|
11.24
|
285
|
32.78
|
830
|
19.00
|
483
|
17.00
|
432
|
15.00
|
381
|
M22
|
12-25
|
72
|
167
|
|
14″
|
350
|
3.63
|
92
|
7.50
|
190
|
12.60
|
320
|
35.43
|
900
|
21.00
|
533
|
18.75
|
476
|
16.25
|
413
|
M27
|
12-29
|
106
|
218
|
|
16″
|
400
|
4.00
|
102
|
8.50
|
216
|
13.98
|
355
|
38.58
|
980
|
23.50
|
597
|
21.25
|
540
|
18.50
|
470
|
M27
|
16-29
|
133
|
275
|
|
18″
|
450
|
4.50
|
114
|
8.74
|
222
|
14.96
|
380
|
40.55
|
1030
|
25.00
|
635
|
22.75
|
578
|
21.00
|
533
|
M30
|
16-32
|
176
|
315
|
|
20″
|
500
|
5.00
|
127
|
9.00
|
229
|
16.34
|
415
|
43.70
|
1110
|
27.50
|
699
|
25.00
|
635
|
23.00
|
584
|
M30
|
20-32
|
190
|
395
|
|
2″
|
600
|
6.06
|
154
|
10.50
|
267
|
18.70
|
475
|
51.37
|
1305
|
32.00
|
813
|
29.50
|
749.5
|
27.25
|
692
|
M33
|
20-35
|
394
|
580
|
|
30″
|
750
|
6.50
|
165
|
11.50
|
292
|
22.38
|
580
|
60.03
|
1525
|
38.75
|
985
|
36.00
|
914
|
33.75
|
857
|
M33
|
28-35
|
476
|
717
|
|
32″
|
800
|
7.50
|
190
|
12.50
|
318
|
24.80
|
630
|
62.40
|
1585
|
41.75
|
1060
|
38.50
|
978
|
36.00
|
914
|
M39
|
28-41
|
618
|
880
|
|
36″
|
900
|
8.00
|
200
|
13.00
|
330
|
26.77
|
680
|
69.48
|
1765
|
46.00
|
1168
|
42.75
|
1085
|
40.25
|
1022
|
M39
|
32-41
|
762
|
1042
|
美標815L系API815L
|
公稱通徑DN
|
結構長度(標準值)
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
參考
重量
|
|
L
|
H
|
H0
|
D1
|
D2
|
M
|
Z．d
|
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
|
6″
|
150
|
2.75
|
57
|
6.89
|
175
|
21.45
|
545
|
9.50
|
241.5
|
8.50
|
216
|
M20
|
8—22
|
28
|
|
8″
|
200
|
2.81
|
64
|
8.26
|
210
|
24.21
|
615
|
11.75
|
298.5
|
10.62
|
270
|
M20
|
8,22
|
36
|
|
10″
|
250
|
3.00
|
71
|
9.84
|
250
|
27.36
|
695
|
14.25
|
362
|
12.75
|
324
|
M22
|
12—25
|
53
|
|
12″
|
300
|
3.18
|
81
|
11.24
|
285
|
32.78
|
830
|
17.00
|
432
|
15.00
|
381
|
M22
|
12—25
|
74
|
|
14″
|
350
|
3.63
|
92
|
12.60
|
320
|
35.43
|
900
|
18.75
|
476
|
16.25
|
413
|
M27
|
12.29
|
110
|
|
16″
|
400
|
4.00
|
102
|
13.98
|
355
|
38.58
|
980
|
21.25
|
540
|
18.50
|
470
|
M27
|
16—29
|
138
|
|
18″
|
450
|
4.50
|
114
|
14.96
|
380
|
40.55
|
1030
|
22.75
|
578
|
21．OO
|
533
|
M30
|
16—32
|
180
|
|
20″
|
500
|
5.00
|
127
|
16.34
|
415
|
43.70
|
1110
|
25.00
|
635
|
23.00
|
584
|
M30
|
20.32
|
196
|
|
24″
|
600
|
6.06
|
154
|
18.70
|
475
|
51.37
|
1305
|
29.50
|
749.5
|
27.25
|
692
|
M33
|
20.35
|
400
|
|
30″
|
750
|
6.50
|
165
|
22.38
|
580
|
60.03
|
1525
|
36.00
|
914
|
33.75
|
857
|
M33
|
28.35
|
482
|
|
36″
|
900
|
8.00
|
200
|
26.77
|
680
|
69.48
|
1765
|
42.75
|
1085
|
40.25
|
1022
|
M39
|
32.41
|
488
|

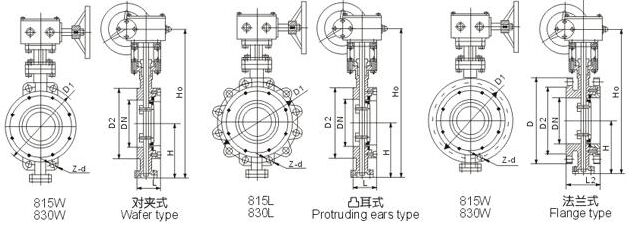

D373H美標凸耳式硬密封蝶閥結構圖紙：
