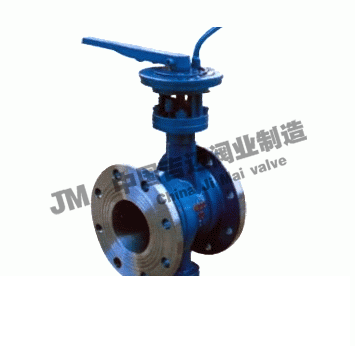

產品型號：SD43H
產品口徑：DN50-DN150
產品壓力：1.6mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦SD43H手動法蘭式伸縮蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

SD43H手動法蘭式伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點為：
設計新穎，合理，結構獨特，重量輕，操作方便，啟閉迅速；
伸縮蝶閥除了能作調節和截流作用，補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修提供方便；
密封部位可調節更換，密封性能可靠等特點。

采用標準

設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
壓力試驗：GB/T 13927-1992; JB/T 9092-1999

主要技術參數

公稱通徑	DN	50～2000
公稱壓力	PN	0.6	1.0	1.6
試驗壓力	強度實驗	0.9	1.5	2.4
	密封實驗	0.66	1.1	1.76
	氣密封實驗	0.6	0.6	0.6
使用溫度	≤80℃
適應介質	空氣、水、蒸汽、煤氣、油品等
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動

主要零件的材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼鉻、鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	橡膠、聚四氟、聚內脂、不銹鋼
閥桿	2Cr13、不銹鋼、鉻鉬鋼
伸縮管	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料	柔性石墨

SDt/d43(H.F.X)-(6、10、16)系列手動法蘭式伸縮蝶閥連接尺寸

公稱通徑		外形尺寸（參考值）						法蘭尺寸和螺栓尺寸（標準值）
公稱通徑		H	H1	設計最大長度L	設計最小長度L	設計藏毒L	L2	0.6MPa				1.0MPa				1.6MPa
毫米	英寸	H	H1	設計最大長度L	設計最小長度L	設計藏毒L	L2	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	325	240	163	138	151	265	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	21/2	340	250	188	152	170	265	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	355	255	192	162	177	320	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	400	275	215	175	205	320	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	435	300	230	185	215	340	240	200	176	8-18	250	210	184	8-18	250	210	184	8-18
150	6	455	310	240	196	225	390	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22

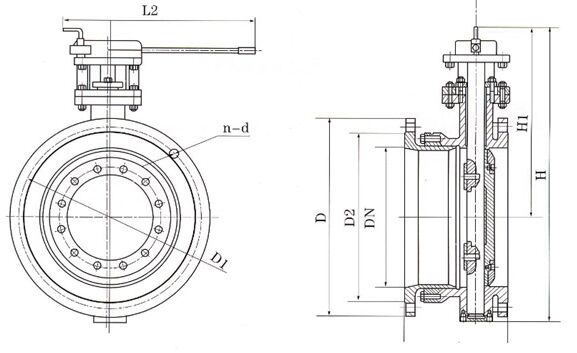

SD43H手動法蘭式伸縮蝶閥結構圖紙：
