產品型號：D371F
產品口徑：DN50-DN1200
產品壓力：1.0-1.6mpa
連接方式：對夾
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦D371F蝸輪氟橡膠蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

D371F蝸輪氟橡膠蝶閥產品概述：

我公司研制的蝸輪蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
蝸輪氟橡膠蝶閥特點:
1、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單，緊湊，90度回轉開啟迅速。
3、操作扭拒小，省力輕巧。
4、流量特征超于直線，調節性能好。
5、開啟試驗次數多達數萬次，壽命長。
6、達到完全密封，氣體式樣泄漏為零。
7、更換零件材料簡易，可適用多種介質。
蝸輪氟橡膠蝶閥主要技術參數：

公稱通經DN（mm)	50～1200		50～1200
公稱壓力PN（MPa)	0.6	1	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

蝸輪氟橡膠蝶閥主要零部件材料：

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

蝸輪氟橡膠蝶閥執行標準：

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

蝸輪氟橡膠蝶閥主要外形鏈接尺寸：

通徑DN		尺寸
通徑DN		L	LO	D		D1	DO	n-dO		H1	H2	E	F
mm	inch	L	LO	PN10	PN16	D1	DO	PN10	PN16	H1	H2	E	F
50	2"	43	170	125		86	160	4-18		70	159	50	45
65	2-1/2"	46	170	145		102	160	4-18		77	168	50	45
80	3"	46	170	160		117	160	4-18	8-18	84	175	50	45
100	4"	52	170	180		138	160	8-18		106	195	50	45
125	5"	56	170	210		166	160	8-18		118	210	50	45
150	6"	56	170	240		192	160	8-22		135	225	50	45
200	8"	60	260	295		243	280	8-22	12-22	170	265	70	70
250	10"	68	260	350	355	303	280	12-22	12-26	204	267	70	70
300	12"	78	260	400	410	355	280	12-22	12-26	235	335	70	70
350	14"	78	275	460	470	400	280	16-22	16-26	270	397	122	106
400	16"	102	275	515	525	455	320	16-26	16-30	300	435	122	106
450	18"	114	275	565	586	500	320	20-26	20-30	344	485	122	106
500	20"	127	275	620	650	561	320	20-26	23-33	366	515	165	157
600	24"	154	310	725	770	660	280	20-30	20-36	430	620	165	157
700	28"	165	398	840	840	753	370	24-30	24-36	480	670	165	157
800	32"	190	398	950	950	880	370	24-33	24-39	525	805	800	150
900	36"	203	410	1050	1050	977	370	28-33	29-39	585	915	800	150
1000	40"	216	410	1160	1170	1077	420	28-36	28-42	640	995	800	150
1200	48"	254	410	1380	1390	1177	420	32-39	32-48	755	1170	800	150

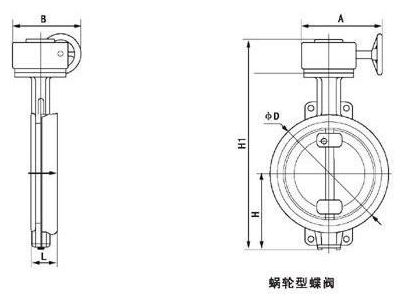

D371F蝸輪氟橡膠蝶閥結構圖紙：

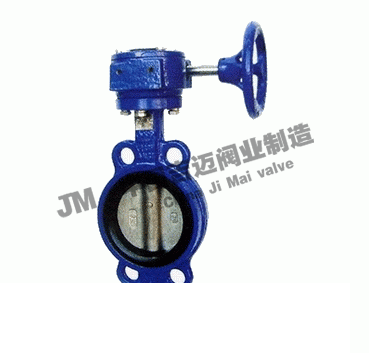

D371F蝸輪氟橡膠蝶閥
