產品型號：H71W，H71H
產品口徑：DN15-DN200
產品壓力：1.6mpa-6.4mpa
連接方式：對夾
閥體材質：不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦H71W，H71H不銹鋼對夾式止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

不銹鋼對夾式止回閥,H71H不銹鋼對夾式止回閥體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用。

一、對夾式止回閥主要技術參數：

型號	公稱壓力PN(MPa)	試驗壓力PS(MPa)		工作溫度(℃)	適用介質
		殼體	密封
H71W-16P	1.6	2.4	1.76	≤200	水、蒸體、油品等
H71H-25Q	2.5	3.75	2.75	≤235
H71W-25H				≤300
H71W-25P				≤200	硝酸等腐蝕性介質
H71W-40H	4.0	6.0	4.4	≤300	水、蒸體、油品等
H71W-40P				≤200	硝酸等腐蝕性介質

二、對夾式止回閥主要零件材料：

閥體

閥瓣

彈簧

H71W-25H、RH71W-40H

2Cr13

1Cr13

1Cr18 Ni9Ti

H71W-16P、RH71W-25P

ZG1Cr18 Ni9Ti

1Cr18 Ni9Ti

三、主要外形連接尺寸：

公稱壓力 MPa	公稱通徑 DN	尺寸
公稱壓力 MPa	公稱通徑 DN	L	D1	D2	D3	D4	D5
PN1.0MPa PN1.6MPa	15	16	52	15	24	31	40
	20	19	62	19	30	40	50
	25	22	72	24	35	47	58
	32	28	83	31	46	56	68
	40	31.5	93	39	55	66	78
	50	40	108	48	65	78	90
	65	46	128	62	80	95	110
	80	50	142	76	96	110	128
	100	60	162	95	115	132	150
	125	90	192	110	125	135	-

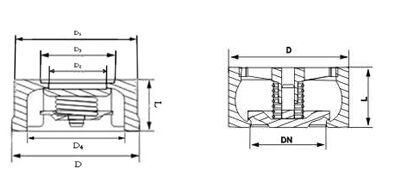

H71W，H71H不銹鋼對夾式止回閥結構圖紙：

H71W，H71H不銹鋼對夾式止回閥結構圖紙

上一個產品：KD741自動保壓液控緩閉止回蝶閥

下一個產品：不銹鋼立式止回閥

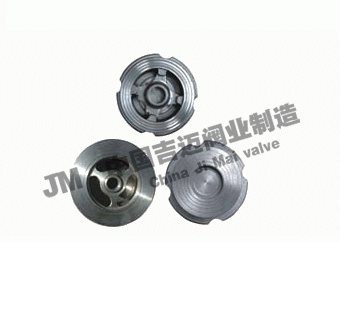

H71W，H71H不銹鋼對夾式止回閥
