產品型號：H41H
產品口徑：DN15-DN300
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦德標升降式止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

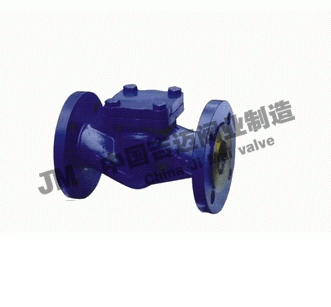

德標升降式止回閥 產品口徑：DN15-300
工作壓力1.0Mpa-50.0Mp, 產品可耐到100.0Mp。
工作溫度：-196℃-650℃,產品可耐到1200℃
連接方式：卡箍,卡套,承插焊,對焊,焊接,法蘭,外螺紋,內螺紋。驅動方式：電動,液動,氣動,手動。

其主要結構特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

產品結構特點：德標止回閥適用于公稱壓PN1.6-4.0MPa,工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力工業等各種工況的管路上，切斷或接通管路介質。

主要零部件材質：

序號NO.	名稱partname	材質material
1	閥體body	GS-C25、CF8、CF3
2	閥瓣disc	2CR13、F304、F316
3	金屬墊片Metalspiralwoundgasket	石棉+不銹鋼 Asbestos+stainlesssteel、PTFE
4	閥蓋bonnet	GS-C25、CF8、CF3
5	六角螺母Hexagonnut	ASTMA1932H、A193-8、A193-8M
6	雙頭螺栓bolt	ASTMA193B7、A193-B8、A193-B8M

產品性能規范：

公稱壓力(MPa) nominalpressure	殼體試驗壓力(MPa) shelltest	密封試驗壓力(MPa) sealingtest	適用溫度(℃) suitabletemp	適用介質 suitablemadium
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等 water,steam,oil,etc.
2.5	3.75	2.75
4.0	6.0	4.4

技術規范：

結構形式Construction	DIN3356
結構長度facetofacedimension	DIN3202
連接法蘭flangedends	DIN2543-2546
試驗和檢驗test inspection	DIN3230-75

主要尺寸：H41H-40

壓力等級 pressure	PN40
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量Weight	2.4	3.0	3.8	7.1	10.4	12.7	22.5	28	40	64	90	170	240	370

H41H-25

壓力等級 pressure	PN25
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量Weight	2.4	3.0	3.8	6	8	11	16	21	32	51	70	136	318	330

H41H-16

壓力等級 pressure	PN16
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量Weight	2.4	3.0	3.8	5.7	7.4	10.3	15.2	20.4	31	49	69	132	198	278
