產品型號：H76X,H76H,H76W
產品口徑：DN50-DN1000
產品壓力：1.6mpa-6.4mpa
連接方式：對夾
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

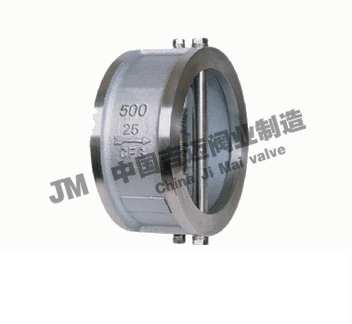

上海吉邁閥門制造有限公司主要生產≦H76X型對夾雙瓣式止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

H76X型對夾雙瓣式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上、由于其結構長度一般止回閥短，對有安裝空間限制的場所最為適用。

二、主要零件材料

零件名稱	閥體	閥瓣	閥桿	彈簧	閥座
材料	鑄鐵、鑄鋼	碳鋼	不銹鋼	不銹鋼	丁腈橡膠

三、主要技術參數

型號

公稱壓力PN（MPa）

強度試驗壓力（MPa）

密封試驗壓力（MPa）

適用

溫度

適用

介質

H76X-10

1.0

1.5

1.1

≤80℃

清水、污水、海水

H76X-16

1.6

2.4

1.76

四、主要外形尺寸

公稱通徑DN(mm)	L(mm)	H(mm)	D（mm）
公稱通徑DN(mm)	L(mm)	H(mm)	1.0MPa	1.6MPa
50	43	60	105	105
65	46	73	124	124
80	64	89	142	142
100	64	110	162	162
125	70	141	192	192
150	76	168	218	218
200	89	219	272	273
250	114	273	328	328
300	114	324	378	384

公稱通徑DN(mm)	L(mm)	H(mm)	D（mm）
公稱通徑DN(mm)	L(mm)	H(mm)	1.0MPa	1.6MPa
350	127	356	438	444
400	140	418	489	495
450	152	457	540	555
500	152	526	594	616
600	178	626	695	734
700	229	672	810	804
800	241	778	916	910
900	241	878	1016	1010
1000	300	914	1124	1128
