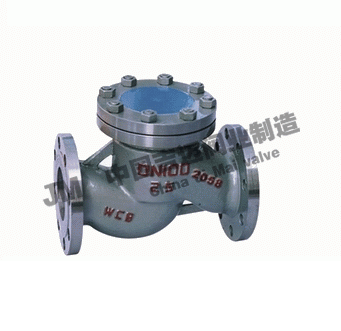

產品型號：H41H
產品口徑：DN32-DN200
產品壓力：1.6mpa-16.0mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦H41H碳鋼升降式止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

一、H41H型碳鋼直通升降式止回閥產品概述：

H41H型止回閥( One-way valve)：是能自動阻止流體倒流的閥門。止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。該產品嚴格按GB12235標準設計制造，閥瓣沿著中心定位作升降運動，襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠，密封性能優良。

二、H41H止回閥用途：

直通升降止回閥的閥體結構采用截止閥的閥體，其閥瓣沿著通道中以線作升降運動，動作可靠，但流體阻力較大，適用于輕小口徑的場合。直通式升降止回閥一般只能安裝在水平管路，而立式升降止回閥一般就安裝在垂直管路。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

三、直通升降止回閥執行標準與檢驗：

H41H執行標準：
設計制造：GB12235
結構長度：GB12221
連接法蘭：JB/T79-1994
試驗與檢驗：JB/T9092-1999如下表：

試驗壓力(MPa)	2.5	4.0	6.4	10.0	MPa
殼體強度試驗	3.75	6.0	9.6	15.0	MPa
高壓密封試驗壓力	2.75	4.4	7.04	11.0	MPa
低壓氣密封驗壓力	0.5-0.7
適用介質	C水、油品、氣		P醋酸類	R硝酸類	N液化氣
適用溫度	≤425℃		≤180℃		-40-+80℃

本廠H41H閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。
本閥門適用于工作溫度≤350℃的水、蒸汽、石油產品等介質管路上,作單向啟閉用。

四、H41H直通止回閥主要零件材料：

名稱	材料
閥體/閥蓋	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
閥瓣	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
墊片	PTFE				石墨
螺栓	不銹鋼				35CrMoA
螺母	不銹鋼				45、35CrMoA

五、主要連接尺寸主要外形尺寸和連接尺寸單位：毫米。

H41H-16C升降式止回閥尺寸：

型號	公稱通徑	L	D	D1	D2	b	Z-φd	D6	H
1.6	25	160	115	85	65	16	4-φ14	-	80
	32	180	135	100	78	16	4-φ18	-	85
	40	200	145	110	85	16	4-φ18	-	95
	50	230	160	125	100	16	4-φ18	-	105
	65	290	180	145	125	18	4-φ18	-	120
	80	310	195	160	135	20	8-φ18	-	130
	100	350	215	180	155	20	8-φ18	-	140
	125	400	245	210	185	22	8-φ18	-	155
	150	480	280	240	210	24	8-φ23	-	180
	200	600	335	295	265	26	12-φ23	-	215
	250	730	405	355	320	32	12-φ25	-	260
	300	850	460	410	375	34	12-φ25	-	315

H41H-25C直通升降止回閥外形及尺寸：

2.5	20	150	105	75	55	16	4-φ14	-	80
	25	160	115	85	65	16	4-φ14	-	80
	32	180	135	100	78	18	4-φ18	-	120
	40	200	145	110	85	18	4-φ18	-	140
	50	230	160	125	100	20	4-φ18	-	145
	65	290	180	145	120	22	8-φ18	-	160
	80	310	195	160	135	22	8-φ18	-	170
	100	350	230	190	160	24	8-φ23	-	195
	125	400	270	220	188	28	8-φ25	-	222
	150	480	300	250	218	30	8-φ25	-	255
	200	600	360	310	278	34	12-φ25	-	312
	250	730	425	370	332	36	12-φ30	-	3弱
	300	850	485	430	390	40	16-φ30	-	410

H41H-40C壓力：4.0MPa直通式止回閥：

4.0	15	130	95	65	45	16	4-φ14	40	80
	20	150	105	75	55	16	4-φ14	51	100
	25	160	115	85	65	16	4-φ14	58	110
	32	180	135	100	78	18	4-φ18	66	120
	40	200	145	110	85	18	4-φ18	76	140
	50	230	160	125	100	20	4-φ18	88	145
	65	290	180	145	120	22	8-φ18	110	160
	80	310	195	160	135	22	8-φ18	121	170
	100	350	230	190	160	24	8-φ23	150	195
	125	400	270	220	188	28	8-φ25	176	225
	150	480	300	250	218	30	8-φ25	204	255
	200	600	375	320	282	38	12-φ30	260	318
	250	730	445	385	345	42	12-φ34	313	360
	300	850	510	450	408	46	12-φ34	364	415

H41H-64C碳鋼止回閥

6.4	15	170	105	75	55	20	4-φ14	40	75
	20	190	125	90	68	22	4-φ18	51	110
	25	210	135	100	78	24	4-φ18	58	125
	32	230	150	110	82	24	4-φ23	66	152
	40	260	165	125	95	24	4-φ23	76	168
	50	300	175	135	105	26	4-φ23	88	170
	65	340	200	160	130	28	8-φ23	110	188
	80	380	210	170	140	30	8-φ23	121	205
	100	430	250	200	168	32	8-φ25	150	230
	125	500	295	240	202	36	8-φ30	176	230
	150	550	340	280	240	38	8-φ34	204	260
	200	650	405	345	300	44	12-φ34	260	330

碳鋼直通升降式止回閥H41H圖紙：

碳鋼直通升降式止回閥H41H圖紙
