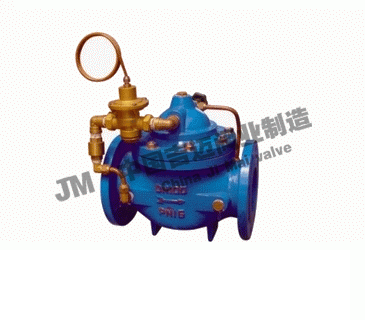

產品型號：LH45
產品口徑：DN50-DN500
產品壓力：1.6mpa
連接方式：法蘭
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦LH45限流止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

一、限流止回閥產品概述

LH45限流止回閥主要用于多泵并聯使用時安裝與水泵壓出口，起限制水泵工作流量，防止停泵回流作用。二、限流止回閥主要外形尺寸

限流止回閥功能和作用：一.限流功能該閥安裝于水泵出口，在單泵啟動和非全數設計工作泵工作時，多工作泵起限制流量作用，使泵在較高效率狀態下工作；防止電動機愛水泵低揚程、大流量、低效率時，發生過載現象；防止超額定電流燒電機現象的發生，同時起到一定的節能效果。其限流原理為：依據水泵的設計工況揚程，導閥自動檢測并控制水泵的實際工作揚程，以限制水泵的工作流量，限制電機的負載。該閥設定一個控制工作氣揚程，當水泵工作揚程低于控制揚程時閥門做關閥動作，使實際工作揚程加大；當水泵工作揚程大于設定揚程時閥門全開，閥門阻力極小。控制氣揚程的設定可以按電機額定電流設定，也可以按高效率工況設定，該閥門工作揚程設定值可調，一般出廠設定值為設計工況揚程。二.止回功能.該閥的止回功能完全等同于微阻緩閉止回閥，且無關閉噪聲，零回流。此閥主要用于多泵并聯使用時安裝與水泵壓出口，起限制水泵工作流量，防止停泵回流作用。該閥采用導閥-主閥構造，結構緊湊，重量較輕。主要零件材質如下表

零件名稱	材質
閥體、閥蓋	鑄鐵、鑄鋼、不銹鋼
閥桿	鉻不銹鋼
閥瓣	碳鋼、不銹鋼+丁腈橡膠
O形圈	丁腈橡膠

公稱通徑	尺寸
DN（am）	L	A1	A	H1	H	F
20	150	200	282	106	172	116
25	160	200	282	106	172	116
32	180	200	282	106	172	116
40	200	210	320	137	225	168
50	203	210	320	137	225	168
65	216	215	330	145	270	180
80	241	220	330	178	289	210
100	270	230	410	232	375	284
125	292	245	420	286	420	310
150	330	260	420	318	450	370
200	400	280	430	413	722	463
250	480	300	450	502	769	525
300	550	320	460	600	906	625
350	622	340	470	638	1480	705
400	685	360	480	677	1027	778
450	750	360	480	677	1027	778
500	811	410	780	750	1110	690
600	935	456	888	850	1286	785

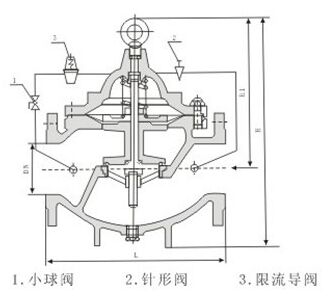

LH45限流止回閥結構圖紙：

LH45限流止回閥
