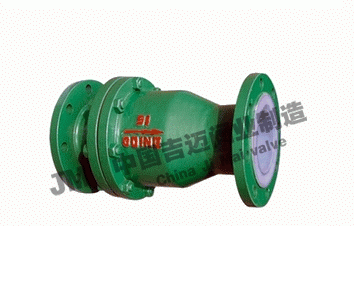

H44F46旋啟式襯氟止回閥

上海吉邁閥門制造有限公司主要生產≦H44F46旋啟式襯氟止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

一、H44F46旋啟式襯氟止回閥用途：

旋啟式襯氟止回閥用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。

二、襯氟止回閥H44F46閥體主要材質：

碳鋼、低溫鋼、雙相鋼(F51/F53)、鈦合金、鋁青銅、因科鎳爾(INCONEL625)、SS304、SS304L、SS316、SS316L；鉻鉬鋼、蒙乃爾(400/500)、20#合金，哈氏合金等金屬材料。

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼
		Z	C	P	R
1	閥體、閥蓋	Ht250	WCB	CF8	CF8M
2	襯里層/閥座	FEP(F46)PCTFE(F3)PFA(可熔性聚四氟乙烯)
3	軸、閥瓣(板)	1Cr13/35WCB1Cr18Ni1900Cr17Ni14Mo2
4	螺栓	35	34	1Cr17Ni2	1Cr17Ni2
5	螺母	45	45	0Cr18Ni9	0Cr18Ni9

三、H44F止回閥生產標準與規范：

1、設計與制造：API594、API6D、JB/T8937
2、結構長度：API594、API6D、DIN3202、JB/T8937
3、壓力一溫度等級：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、試驗與檢驗：API598、JB/T9092
5、配管法蘭：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47。

四、襯氟旋啟式止回閥結構特點：

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
3、閥瓣關閉快速，水錘壓力小
4、水平或垂直管道均可使用，安裝方便
5、流道通暢、流體阻力小
6、動作靈敏、密封性能好
7、閥瓣行程短、關閥沖擊力小
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高

五、旋啟式止回閥作用原理及結構說明：

1、作用原理：通過汽缸塞的上下移動，協助閥瓣快速啟閉以達到密封面
2、結構說明
a、結構形式：旋啟式單閥瓣
b、驅動方式：對焊連接
c、連接形式：對焊連接
d、閥門的開啟和關閉由氣動裝置來控制，加快閥門的開啟和關閉速度。

六、旋啟式止回閥維護、保養與安裝、使用：

1、該閥門應存放在干燥通風的室內，做到防潮、防雨、防銹。
2、存放月運輸時啟閉件應處于關閉裝置，同時應做好以下工作：
a、閥瓣應固定于開啟位置
b、通徑兩端內口用泡沫板堵塞，端口須用悶蓋塞緊，予以防塵、防銹，保持通道清潔和端面的平整；
c、汽缸部位進行適當?shù)陌�裝防護、防震和防碰；
d、閥門放置時應平穩，氣動驅動裝置朝上，不得相互受擠。
3、長久放置時應定期檢查。每三個月對兩通道、密封面上的污垢和銹跡，焊接口的防護狀況進行檢查，擦拭污垢和銹跡后，重新涂刷防銹油予以防護。

七、H44F46襯氟旋啟式止回閥主要連接及外形尺寸：

H44F-10、H44F46-10主要連接及外形尺寸：

公稱通徑 DN	標準值							參考值
	L	D	D	D	f	b	Z-Фd	D0	H	重量
	PN1.0(MPa)
15	130	95	65	45	2	14	4-Ф14	105	55	5
20	150	105	75	55	2	16	4-Ф14	115	58	7
25	160	115	85	65	2	16	4-Ф14	128	60	9
32	180	135	100	78	2	18	4-Ф18	145	75	11
40	200	145	110	85	3	18	4-Ф18	160	82	13.5
50	230	160	125	100	3	20	4-Ф18	178	95	18
65	290	180	145	120	3	20	4-Ф18	205	105	22
80	310	195	160	135	3	22	4-Ф18	230	120	28
100	350	215	180	155	3	22	8-Ф18	255	135	34
125	400	245	210	185	3	24	8-Ф18	305	158	58
150	480	280	240	210	3	24	8-Ф23	345	180	72
200	495	335	295	265	3	26	8-Ф23	415	215	150
250	622	390	350	320	3	28	12-Ф23	490	240	165
300	698	440	400	368	4	28	12-Ф23	540	265	190
350	787	500	460	428	4	30	16-Ф23	585	300	225
400	914	565	515	482	4	32	16-Ф25	635	360	254
450	978	615	565	532	4	32	20-Ф25	680	385	285
500	978	670	620	585	4	34	20-Ф25	740	415	333

H44F-16C、H44F46-16C襯氟旋啟式止回閥主要連接及外形尺寸：

公稱通徑 DN	標準值							參考值
	L	D	D	D	f	b	Z-Фd	D0	H	重量
	PN1.6(MPa)
15	130	95	65	45	2	14	4-Ф14	110	55	6
20	150	105	75	55	2	16	4-Ф14	120	58	7.8
25	160	115	85	65	2	16	4-Ф14	135	60	10
32	180	135	100	78	2	18	4-Ф18	150	75	12.5
40	200	145	110	85	3	18	4-Ф18	165	82	14.5
50	230	160	125	100	3	20	4-Ф18	185	95	19.5
65	290	180	145	120	3	20	4-Ф18	210	105	25.5
80	310	195	160	135	3	22	8-Ф18	235	120	30
100	350	215	180	155	3	24	8-Ф18	260	135	36
125	400	245	210	185	3	26	8-Ф18	310	158	62
150	480	280	240	210	3	28	8-Ф23	350	180	78
200	495	335	295	265	3	30	12-Ф23	420	215	156
250	622	405	355	320	3	32	12-Ф25	505	240	172
300	698	460	410	375	4	34	12-Ф25	560	265	240
350	787	520	470	435	4	38	16-Ф25	605	300	208
400	914	580	525	485	4	40	16-Ф30	650	350	265

H44F46旋啟式襯氟止回閥結構圖紙：
