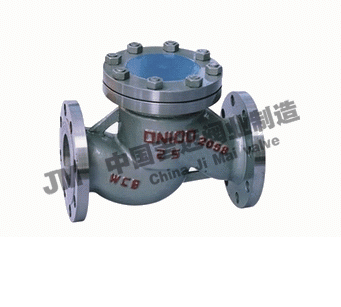

H41H鑄鋼升降式止回閥

上海吉邁閥門制造有限公司主要生產≦H41H鑄鋼升降式止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

H41H、H41Y、H41Y型升降式止回閥系列產品的閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，在小口徑高壓止回閥上閥瓣可采用圓球。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。升降式止回閥的閥體形狀與截止閥一樣，因此它的流體阻力系數較大。升降式鑄鋼止回閥可適用于水、蒸汽、氣體，升降式不銹鋼止回閥可選用腐蝕性介質、食品、油品、藥品等。

【升降式止回閥特點】
 1、閥瓣行程僅為閥瓣直徑的1/3，大大減少了閥瓣關閉所需時間，有效降低了止回閥的水錘壓力
 2、密封面采用合金鋼或硬質合金，密封副材料配對合理，使用壽命長
【升降式止回閥標準】
  設計規范：GB/T 12235  BS 1868
  結構長度：GB/T 12221  ASME B16.10
  法蘭連接：GB/T 9113  ASME B16.5
  試驗與檢驗：GB/T 13927  API 598  API 6D
【升降式止回閥參數】

基本型號		H41H	H41Y	H41W
工作壓力（MPa）		1.6~10.0  (Calss150-Calss600)
口徑		DN32-DN900  1-1/4″-8″
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
可選材料	閥體	WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
	閥瓣	WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
	閥桿	2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel
	密封面	不銹鋼 司太立合金 碳化鎢 鎳合金 Monel

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	mm	77	77	80	85	95	105	120	130	140	155	180	215	260	315
重量	kg	3	4	5	7	9	10	20	30	39	50	70	161	251	395

H41H-25  2.5MPa 主要連接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	mm	77	77	80	85	95	105	120	130	140	155	180	215	265	320
重量	kg	4	5	6	9	12	16	24	37	47	70	100	190	295	435

H41H-40  4.0MPa 主要連接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	mm	77	77	80	85	95	105	120	130	140	155	180	215	270	330
重量	kg	4	5	6	9	12	16	24	37	47	70	100	190	345	490

H41H-64  6.4MPa 主要連接尺寸及重量

尺寸	DN	20	25	32	40	50	65	80	100
L	mm	190	210	230	260	300	340	380	430
H	mm	110	125	152	168	170	188	205	230
重量	kg	11	13	14	20	23	37	46	68
