產品型號：X
產品口徑：DN25-DN100
產品壓力：150LB-900LB
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

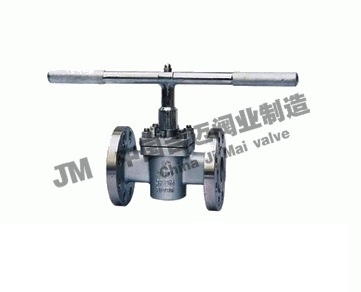

上海吉邁閥門制造有限公司主要生產≦美標法蘭式卡套旋塞閥≧也是國內旋塞閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述

美標法蘭卡套旋塞閥適用于公稱壓力CLASS150-CLASS1500，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。二通旋塞閥的閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能。零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

適用范圍

當前旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

主要外形尺寸及連接尺寸注：口徑4″以上帶渦輪

公稱壓力（MPa）	公稱通徑	尺寸
公稱壓力（MPa）	公稱通徑	d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
150Lb	1/2	13	35	60.5	89	108	9-2	4-Ф15	110	175	-
	3/4	19	43	70	98	117	9-2	4-Ф15	115	175	-
	1	25	51	79.5	108	127	10-2	4-Ф15	115	175	-
	11/4	32	64	89	117	140	11-2	4-Ф15	135	220
	11/2	38	73	98.5	127	165	13-2	4-Ф15	140	280	-
	2	51	92	120.5	152	178	14-2	4-Ф19	150	305	-
	21/2	64	105	139.5	178	190	16-2	4-Ф19	165	350	-
	3	76	127	152.5	190	203	17-2	4-Ф19	180	405	-
	4	102	157	190.5	229	229	22-2	8-Ф19	380	-	300
	5	127	186	216	254	254	22-2	8-Ф22	460	-	300
	6	152	216	241.5	279	267	24-2	8-Ф22	520	-	320
	8	203	270	298.5	343	292	27-2	8-Ф22	580	-	320
	10	254	324	362	406	330	29-2	12-Ф25	620	-	350
	12	305	381	432	483	356	30-2	12-Ф25	680	-	380
300Lb	1/2	13	35	66.5	95	140	13-2	4-Ф15	110	175	-
	3/4	19	43	82.5	117	152	14-2	4-Ф19	115	175	-
	1	25	51	89	124	165	16-2	4-Ф19	115	175	-
	11/4	32	64	98.5	133	178	17-2	4-Ф19	135	220	-
	11/2	38	73	114.5	156	190	19-2	4-Ф22	140	280	-
	2	51	92	127	165	216	21-2	8-Ф19	150	305	-
	21/2	64	105	149	190	241	24-2	8-Ф22	165	350	-
	3	76	127	168.5	210	283	27-2	8-Ф22	180	405	-
	4	102	157	200	154	305	30-2	8-Ф22	380	-	300
		127	186	235	179	381	33-2	8-Ф22	460		300
	6	152	216	270	318	403	35-2	12-Ф22	520	-	320
	8	203	270	330	381	419	40-2	12-Ф25	580	-	320
		254	324	387.5	445	457	46-2	16-Ф29	620		350
	12	305	381	451	521	503	49-2	16-Ф32	680	-	380

(600Lb-900Lb)

主要外形尺寸及連接尺寸注：口徑4″以上帶蝸輪

公稱壓力（MPa）	公稱通徑	尺寸
公稱壓力（MPa）	公稱通徑	d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
600Lb	1/2	13	35	66.5	95	165	15-7	4-Ф15	110	175	-
	3/4	19	43	82.5	118	190	16-7	4-Ф19	115	175	-
	1	25	51	89	124	216	18-7	4-Ф19	115	175	-
	11/4	32	64	98.5	133	229	21-7	4-Ф19	135	220
	11/2	38	73	114.5	156	241	23-7	4-Ф22	140	280	-
	2	51	92	127	165	292	26-7	8-Ф19	150	305	-
	21/2	64	100	149	190	330	29-7	8-Ф22	165	380	-
	3	76	127	168	210	356	32-7	8-Ф22	180	450	-
	4	102	157	216	273	432	38-7	8-Ф25	380	-	300
	5	127	186	266.5	330	508	45-7	8-Ф29	460	-	300
	6	152	216	292	356	559	48-7	12-Ф29	520	-	320
	8	200	270	349	419	660	56-7	12-Ф32	580	-	320
	10	248	324	432	508	787	64-7	16-Ф35	620	-	350
	12	298	381	489	559	838	67-7	20-Ф35	680	-	380
900Lb	1/2	1317	35	82.5	121	229	22.5-7	4-Ф35	110	175	-
	3/4	22	43	88.5	130	229	22.5-7	4-Ф23	115	175	-
	1	28	51	101.6	149	254	29-7	4-Ф23	115	175	-
	11/4	35	64	111.1	159	279	29-7	4-Ф26	135	220	-
	11/2	47	73	123.8	178	305	32-7	4-Ф26	140	280	-
	2	57	92	165.1	216	368	38.5-7	8-Ф29	150	305	-
	21/2	73	105	190.5	244	419	41.5-7	8-Ф26	165	380	-
	3	98	127	190.5	241	381	38.5-7	8-Ф29	180	450	-
	4	121	157	234.9	292	457	44.5-7	8-Ф26	380	-	300
		146	186	279.4	349	559	51-7	8-Ф32	460		300
	6	190	216	317.5	381	610	56-7	12-Ф35	520	-	320
	8	238	270	393.7	470	737	70-7	12-Ф32	580	-	320
		282	324	469.9	545	938	63.5-7	16-Ф39	620		350
	12		381	533.4	610	965	79.5-7	20-Ф39	680	-	380

美標法蘭式卡套旋塞閥結構圖紙：

美標法蘭式卡套旋塞閥結構圖紙
