產品型號：ZD(R)SW
產品口徑：DN20-DN200
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦ZD(R)SW電動小流量調節閥≧也是國內調節閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

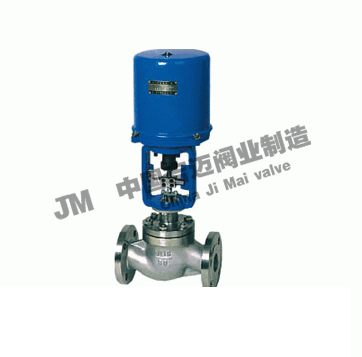

一、ZD(R)SW電動小流量調節閥由3810系列(PSL系列)電動執行器及小流量調節閥體組成，執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制電動小流量調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動小流量調節閥是專門針對小流量調節而開發的小口徑調節閥。
電動小流量調節閥具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。
電動小流量調節閥調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。
電動小流量調節閥適用于液體、蒸汽等介質的主流量調節場合。

二、電動小流量調節閥主要技術參數

1、閥體

閥體形式	直通鑄造、鍛造閥體
公稱通徑	DN8～25mm
閥座直徑	dn1.5～20mm
公稱壓力	PN 1.6、2.5、4.0、6.4、10.0、16.0 MPa
連接形式	焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式	標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥體材料	鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)

2、閥內件

閥芯形式	單座柱塞型閥芯
流量特性	線性、等百分比
閥芯材料	不銹鋼 (304、304L、316、316L)

3、執行器

執行器型號	3810L系列、PSL系列及進口執行器
主要技術參數	電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

三、電動小流量調節閥性能指標

項目			指標值
基本誤差%			配3810L±2.0；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			50：1

四、電動小流量調節閥額定流量系數Kv、允許壓差

公稱通徑 DN	G3/8"、1/2"、G3/4"、G1"
閥座直徑 dN	1.5	3	4	5	6	7	8	9	10	11	12
額定流量系數KV	0.025	0.08	0.12	0.20	0.32	0.50	0.80	1.00	1.40	1.55	1.85
額定行程	8				10					12
允許壓差(MPa)	≤公稱壓力

五、電動小流量調節閥主要外形圖

公稱通徑DN	閥座直徑dn	L	H	H1 (3810)	H1 (PSL)	D	R
G3/8“	1.5～12	110	30	473	537	177	225
G1/2“	1.5～12	110	30	473	537	177	225
G3/4“	1.5～12	110	30	473	537	177	225
G1“	1.5～12	110	30	473	537	177	225

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
