產品型號：ZZW
產品口徑：DN15-DN300
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦自力式溫度控制閥ZZW≧也是國內調節閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

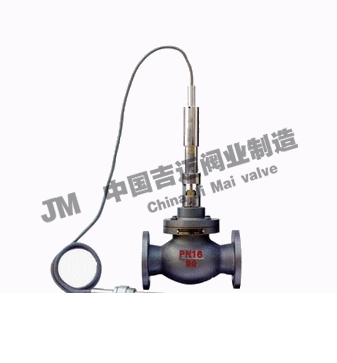

ZZW自力式溫度調節閥產品概述：

ZZW自力式溫度調節閥無需外加能源，利用被調介質自知能量實現溫度自動調節的節能產品，由控制閥及溫控器組成。主要適用于非腐蝕性氣體、蒸汽、熱水、油等介質的各種換熱系統的溫度自動控制。

主要技術參數

主要技術參數與性能指標
公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250
公稱壓力PN(MPa)		1.6 4.0
額定流量系數(Kv)	單座	5	7	11	20	30	48	75	120	190	300	480	760	1100
	雙座			12	22	33	53	83	132	209	330	528	836	1210
	套筒			11	20	30	48	75	120	190	300	480	760	1100
額定行程				6	8	10	14		20				35
允許最大壓差(MPa)		1.6									1.5	0.5
溫度調節范圍(℃)		0~70,50~120，100~170,150~220,200~270
調節精度(%)		±5
允許超載值(℃)		分別為上述溫度調節范圍上限加50
使用環境溫度(℃)		-40~+80
安裝接頭		G1"
毛細管長度(M)		3.5
允許	硬密封(I/h)	雙座、套筒：5×10-3×閥額定容量（Ⅱ級）；單座：10-4×閥額定容量（Ⅳ級）
泄漏量	軟密封((mI/min)	0.15	0.15	0.15	0.3	0.3	0.45	0.6	0.9	1.7	4	4	6.75	11.1

主要零部件

主要零件材料
閥體	ZG230-45	ZG1Cr18Ni9Ti
閥體	ZG1Cr8Ni12Mo2Ti	ZG1Cr18Ni9Ti
閥座	1Cr8Ni9Ti	Cr8Ni12Mo2Ti
閥芯	1Cr8Ni9Ti	Cr8Ni12Mo2Ti
波紋管套	1Cr18Ni9Ti	Cr8Ni12Mo2Ti
平衡波紋	1Cr18Ni9Ti
溫包	H62	1Cr18Ni9Ti
毛細管	H62	1Cr18Ni9Ti
接頭	35	1Cr18Ni9Ti

外形尺寸

公稱通徑與外形尺寸
公稱通徑(DN)	15	20	25	32	40	50	65	80	100	125	150	200	250
法蘭端面距離(L)	150		160	180	200	230	290	310	350	400	480	600	730
總高度(H)	500			540		580	640	700	750	820	950	1100	1280
溫包插入深度(T)	235 430					430 600						1000
溫度外露高度	350
溫包直徑	25(護套直徑28)
重量(Kg)	8		10	13	15	18	30	35	60	75	85	110	150
