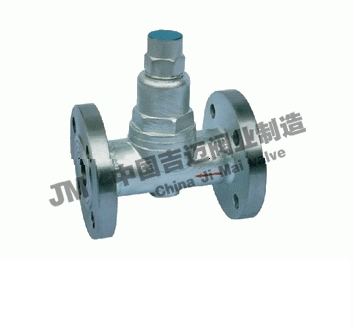

產品型號：CS47H
產品口徑：DN15-DN50
產品壓力：1.6mpa~6.4mpa
連接方式：法蘭
閥體材質：鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦CS47H可調雙金屬片疏水閥≧也是國內疏水閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

CS47H可調雙金屬片型蒸汽疏水閥結構獨特、性能優良、排水量大、漏汽溫度可調節，過冷度在2℃左右，可能排除大量冷空氣和其它不凝汽體，不會產生汽堵現象。可更換內件，易于維修和調整。

主要性能規范

型號Type/項目Item	CS17H-16C CS47H-16C CS67H-16C	CS17H-25 CS47H-25 CS67H-25	CS17H-40 CS47H-40 CS67H-40	單位 Unit
公稱壓力 Nominal Pressure	1.6	2.5	4.0	Mpa
殼體試驗壓力 Shell Test Pressure	2.4	3.8	6.0
最高工作壓力 Max	1.6	2.5	4.0
最高工作溫度Max Works Temperature	203	220	247	℃
最高允許溫度Max Vouchsafement Temperature	425	425	425	℃
工作介質 Working Medium	蒸汽、凝結水Stemam

主要零件材料

型號Type/項目Item

　　17
CS47H-
　　67

16
25C
40

閥體Body

碳鋼Carbon Steel

閥蓋Donner

閥芯

不銹鋼Atainless Steel

閥座Seat

不銹鋼Atainless Steel

熱敏元件

熱雙金屬片

過濾器Percolator

不銹鋼Atainless Steel

主要外型及連接尺寸

型號 Type	DN	螺紋連接				承接焊連接					法蘭連接
		RC	L	H	W	L	H	W	d’	T	L	H	D	K	d	C	F	N-φ
		(mm)				(mm)					(mm)
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	230	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-40 CS47H-40 CS67H-40	15	1/2	100	92	82	100	92	82	22	12	250	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18

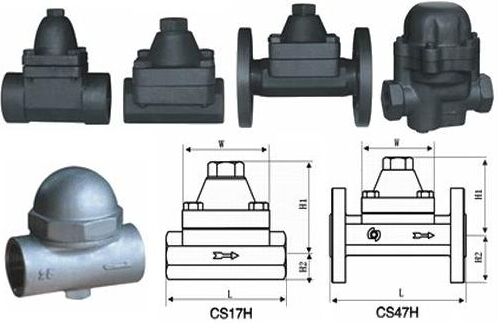

CS47H可調雙金屬片疏水閥結構圖紙：

CS47H可調雙金屬片疏水閥結構圖紙
