產品型號：GU
產品口徑：DN10-DN100
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭，螺紋
閥體材質：不銹鋼，碳鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦高真空球閥GU≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！

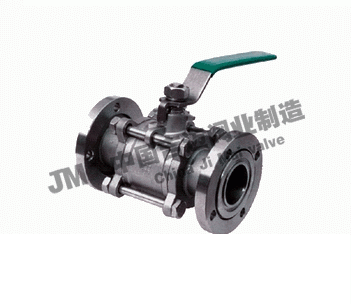

GU型手動高真空球閥產品概述：

用途和使用范圍：GU系列球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的閥門，廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。

主要性能：

①漏率：閥體 ≤1.3×10-9Pa.M3/S；
②壓力范圍：1.3×10-7Pa～6×105Pa；
③工作介質：水、蒸氣、酸、堿。
④工作溫度：-30℃～+150℃。
⑤安裝位置：任意。
⑥壽命：≥20000次。

工作原理：

以閥桿帶動閥球轉 90o達到開關目的。

產品主要特點：

①密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,
改變了球閥不能滿足高真空、超高真空的現狀；
②開關扭矩小，工作穩定、可靠；
③結構緊湊，重量輕，外形簡潔、美觀；
④改閥既能適用高真空，又能適用一定的正壓力下使用；
⑥由于球閥全通導，又能達到超高真空要求，所以也能適用于加速器真空系統。

主要零件材料：

①閥體：不銹鋼304、316L

②球體：316L

③密封件：增強聚四氟乙烯

快卸法蘭『GU型高真空球閥』連接尺寸：（設計標準：GB4982）

型號	DN	A	B	L	L0	H
GU-16R	16	30	12.2	75	80	72
GU-20R	20	40	26.2	90	90	88
GU-25R	25	40	26.2	100	100	93
GU-32R	32	55	34.2	110	110	105
GU-40R	40	55	41.2	120	125	120

衛生級法蘭『GU型高真空球閥』連接尺寸：（設計標準：ISO-2852）

型號	DN	A	B	L	L0	H
GU-16R	16	34	27.5	75	80	72
GU-20R	20	50.5	43.5	90	90	88
GU-25R	25	50.5	43.5	100	100	93
GU-32R	32	50.5	43.5	110	110	105
GU-40R	40	50.5	43.5	120	125	120
GU-50R	50	64	56.5	135	140	137
GU-65R	65	77.5	70.5	150	200	160
GU-80R	80	91	83.5	200	230	200
GU-100R	100	119	110	250	270	240

活套法蘭『GU型高真空球閥』連接尺寸：（設計標準：GB6070）

型號	DN	A	B	n	c	L	L0	H
GU-16R	16	60	45	4	6.6	75	80	72
GU-20R	20	65	50	4	6.6	90	90	88
GU-25R	25	70	55	4	6.6	100	100	93
GU-32R	32	90	70	4	9	110	110	105
GU-40R	40	100	80	4	9	120	125	120
GU-50R	50	110	90	4	9	135	140	137
GU-65R	65	130	110	4	9	150	200	160
GU-80R	80	145	125	8	9	200	230	200
GU-100R	100	165	145	8	9	250	270	240
