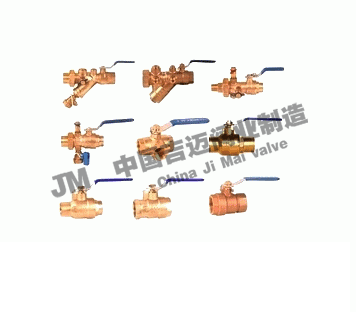

Q11T絲扣黃銅球閥,Q41T法蘭黃銅球閥

上海吉邁閥門制造有限公司主要生產≦Q11T絲扣黃銅球閥,Q41T法蘭黃銅球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！

產品概述：

銅螺紋球閥主要性能規范：

型號	公稱壓力PN(MPa)	試驗壓力PS(MPa)		適用溫度℃	適用介質
Q11F-25T	2.5	3.8	2.5	≤150	水、油、氣體
Q11F-40T	4.0	6.0	4.0
Q21F-25T	2.5	3.8	2.5
Q21F-16T	1.6	2.4	1.6

銅螺紋球閥主要連接尺寸及重量：

Q11F-25T	管螺紋G		1/4	3/8	1/2		3/4	1		1 1/4	1 1/2		2
	尺寸  ㎜	L	53	53	57		70	81		87	95		107
		H	41	41	44		44	51		56	64		69
		R	85	85	100		100	120		120	140		140
		d	9	9	12		16	20		25	30		37
	重量 g		204	188	259		401	648		921	1230		1845
Q11F-40T	管螺紋G		1/4	3/8	1/2		3/4	1		1 1/4	1 1/2		2
	尺寸  ㎜	L	53	53	57		70	81		87	95		107
		H	44	44	48		50	55		60	66		72
		R	90	90	105		105	125		125	155		155
		d	9	9	12		16	20		25	30		37
	重量 g		220	205	300		445	715		1000	1340		1975
Q21F-25T	管螺紋G				1/2			3/4			1
	尺寸  ㎜		L		82			100			115
			H		44			47			51
			R		100			100			120
			d		12			16			20
	重量 g				330			520			825
QK21F-16T		管螺紋G		尺寸㎜
				L		H			R			d
		1/2		44		30			22			9



銅螺紋球閥主要零件材料：

零件名稱	閥體	球	密封座
材質	黃銅(HPb59-1)鍛壓	碳鋼表面鍍鉻	增強四氟乙烯

銅法蘭球閥標準規范：

檢驗標準：JB/T9092

結構長度：GB12221-89

銅法蘭球閥性能規范:

公稱壓力PN	2.5	4.0
殼體試驗壓力PN	3.75	6.0
高壓密封試驗壓力	2.75	4.4
適用介質	液化氣、天然氣、蒸汽、油品
適用溫度	-40∽+150℃
法蘭連接標準	JB/T：2.5,4.0MPa

銅法蘭球閥主要外型尺寸和連接尺寸

PN	DN	L	H	D	D1	D2	b	f	Z-φd	D0
	15	130	82	95	65	45	16	2	4-14	130
	20	140	100	105	75	55	16	2	4-14	140
	25	150	104	115	85	65	16	2	4-14	150
	32	165	134	135	100	78	18	3	4-18	170
	40	180	140	145	110	85	18	3	4-18	230
	50	200	155	160	125	100	20	3	4-18	230
	65	220	180	180	145	120	22	3	8-18	300
	80	250	200	195	160	135	22	3	8-18	400
	100	290	222	230	190	160	24	3	8-23	400
	125	400	236	270	220	188	28	3	8-25	1100
	150	400	295	300	250	218	30	3	8-25	1100
	200	500	342	360	320	282	34	4	12-25	150
