上海吉邁閥門制造有限公司主要生產≦兩片式高平臺球閥Q41F≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！
兩片式高平臺球閥Q41F產品概述:
Q11F二片式高平臺球閥產品用途
“吉邁”牌二片式高平臺球閥用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質
高平臺球閥產品標準
平臺標準：ISO-5211
啟閉力N：DN50:500-600
可選配裝置: 電動執行器, 氣動執行器, 手柄
產品設計標準: GB/T12237, ASME16.34, API608
管螺紋標準: GB/T7306, GB/T7307, ISO7-1, ISO288-1, ASMEB1.20.1, BS21, DIN2999/599, BSP
檢驗標準: JB/T9092,API598, EN12266
工作壓力: 1000WOG/PSI
溫度范圍: -46°C ~ 200°C (-50°F~350°F)

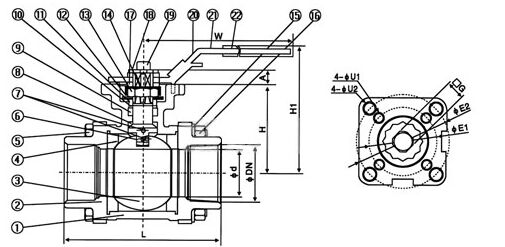

Q11F二片式高平臺球閥結構圖
Q11F高平臺球閥主要零件材料
|
適用介質
|
型號
|
閥體
|
球體、閥桿
|
手柄
|
密封圈
|
墊片、填料
|
|
水、蒸汽、油
|
Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C
|
A105、45
|
1Cr18/1Cr18Ni9Ti
|
不
銹
鋼
SS304
|
聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL
|
聚四氟乙烯PTFE對位聚苯PPL
|
|
硝酸類
|
Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P
|
SS304/1Cr18Ni19Ti
|
SS304/1Cr18Ni9Ti
|
|
醋酸類
|
Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R
|
SS316/Cr18Ni12Mo2Ti
|
SS316/1Cr18Ni12Mo2Ti
|
1000WOG二片式球閥主要外形和連接尺寸
|
公稱通徑
|
管螺紋
|
尺寸
|
重量WT(g)
|
|
d
|
L
|
W
|
H
|
E
|
D
|
D
|
|
6
|
1/4″
|
8
|
60
|
110
|
56
|
11.5
|
30
|
320
|
|
10
|
3/8″
|
18
|
60
|
110
|
58
|
11.5
|
31
|
320
|
|
15
|
1/2″
|
10.5
|
60
|
110
|
58
|
14
|
32
|
350
|
|
20
|
3/4″
|
13
|
67.5
|
110
|
62
|
15
|
38
|
430
|
|
25
|
1″
|
17
|
73
|
110
|
68
|
15
|
45
|
570
|
|
32
|
1 1/4″
|
22
|
90
|
150
|
75
|
18
|
53.4
|
1000
|
|
40
|
1 1/2″
|
25
|
97.5
|
150
|
83
|
19
|
63
|
1550
|
|
50
|
2″
|
32
|
112
|
150
|
90
|
19
|
73
|
2170
|
|
65
|
2 1/2″
|
40
|
132
|
180
|
95
|
21
|
92
|
3625
|
|
80
|
3″
|
50
|
156
|
220
|
100
|
27
|
109
|
5800
|
|
100
|
4″
|
65
|
196
|
250
|
115
|
29
|
138
|
7200
|
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
