美標球閥Q41F-300LB

上海吉邁閥門制造有限公司主要生產≦美標球閥Q41F-300LB≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！

一、美標球閥Q41F-300LB產品概述：
1、Q41F美標球閥采用先進的球體和閥座硬化技術,球體與閥座完全采用金屬對金屬的密封方式,為了確保閥門在各種溫度和壓力下的可靠密封,針對用記的不同使用工況和要求,可以采用多種先進的球體和閥座的硬化技術,包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等，球體和閥座表面硬度一般可達到HRC60以上，最高可達HRC74以上。密封面材料耐溫可達到540℃，最高可達980℃。材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能。Q41F不銹鋼球閥能夠適用于絕大數苛刻工況條件。
2、Q41F美標球閥防止閥門在高溫下的漲死高溫工況下由于熱膨脹容易引起球體與閥座的漲死從而導致閥門無法開啟。Q41F不銹鋼球閥采用了碟簧或彈簧加載的密封結構，在高溫下零部件的熱膨脹可以被蝶簧或彈簧所吸收，故能夠保證閥門在高溫下不被漲死，并能夠在高溫下靈活啟閉。
3、優異的密封性能采用獨特的球體研磨工藝，通過球體與研磨器具在空間不同方位的旋轉，使球體表面達到極高的圓度和光潔度，閥門的密封性能完全達到或超過標準要求。
二、Q41F美標球閥的特點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

三、產品執行標準：Q41F美標球的執行標準

產品規范	設計規范	結構長度	連接法蘭	試驗 與檢驗
	API608	ASME/ANS B16.10	ASME/SNS B16.5	API 598

四、主要性能規范：Q41F美標球主要性能規范

公稱壓力	1.6 MPa	2.5 MPa	4.0 MPa	6.4 MPa	10.0 MPa	150 Lb	300 Lb	600 Lb
強度試驗	2.4 MPa	3.75 MPa	6.0 MPa	9.5 MPa	15.0 MPa	3.1 MPa	7.5 MPa	15.0 MPa
水密封試驗	1.76MPa	2.75 MPa	4.4 MPa	7.04 MPa	11.0 MPa	2.2 MPa	5.5? MPa	11.0 MPa
氣密封試驗	0.6MPa

五、主要零部件材料：Q41F美標球閥主要零部件材料

名稱	WCB類	CF8類	CF3		CF8M			CF3M
閥體	A216-WCB	CF8	CF3		CF8M			CF3M
球體	A105-1025	CF8	CF3		CF8M			CF3M
閥桿	2Cr13	CF8	CF3		CF8M			CF3M
閥座	A105	0Cr18Ni9	00Cr18Ni10		1Cr18Ni12Mo2Ti		00Cr17Ni14Mo2
閥座支承圈	A105-1025	A182-F304	A182-F304L		A182-F316		A182-F316L
彈簧	3yc-7/17-49H
螺母	A194-2H	A194-8
螺柱	A193-B7	A193-B8
O形圈	304+柔性石墨	304L+柔性石墨		316+柔性石墨		316L+柔性石墨			304+柔性石墨

IN	DN	L	D	D1	D2	b	Z-φd
1/2″	15	108	89	60.5	35	12	4-φ15
3/4″	20	117	98	70	43	12	4-φ15
1″	25	127	108	79.5	51	12	4-φ15
1 1/2″	40	165	127	98.5	73	14	4-φ16
2″	50	178	152	120.5	92	16	4-φ19
2 1/2″	65	190	178	139.5	105	18	4-φ19
3″	80	203	190	152.4	127	20	4-φ18
4″	100	229	229	190.5	157	24	8-φ18
6″	150	394	279	241.5	216	26	8-φ22
8″	200	457	343	298.5	270	29	8-φ22
10″	250	533	406	362	324	31	12-φ25
12″	300	610	483	432	381	32	12-φ25

七、產品結構尺寸：Q41F美標球閥-150LB

Q41F美標球閥-300LB

IN	DN	L	D	D1	D2	b	Z-φd
1/2″	15	140	95	66.5	35	15	4-φ15
3/4″	20	152	117	82.5	43	16	4-φ19
1″	25	165	124	89	51	18	4-φ19
1 1/2″	40	190	156	114.5	73	20.7	4-φ22
2″	50	216	165	127	92	22.3	8-φ22
2 1/2″	65	241	190	149	105	25.4	8-φ22
3″	80	283	210	168.5	127	28.5	8-φ22
4″	100	305	254	200	157	31.8	8-φ23
6″	150	403	318	270	216	36.6	12-φ22
8″	200	502	381	330	270	42	12-φ25
10″	250	568	444	387.5	324	48	16-φ29

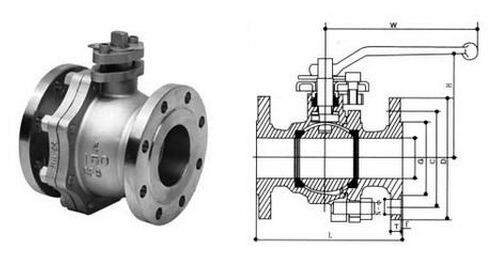

美標球閥Q41F結構圖紙：
