上海吉邁閥門制造有限公司主要生產≦三片式氣動球閥Q611F≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！
氣動三片式球閥產品概述:
氣動三片式球閥的球閥體積小，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。通常制作高壓球閥使用。用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質可分別適用于水、蒸汽、油品等多種介質。結構合理、造型美觀。閥座采用彈性密封結構，啟閉輕松密封可靠。
氣動三片式球閥工作原理： 工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。閥桿采用有倒密封的下裝式結構閥腔異常升壓時，閥桿不會被沖擊�？稍O(shè)置90°開關定位機構,根據需要加鎖以防止誤操作
氣動三片式球閥產品特點：
1、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。 2、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、安裝簡便，能以任意方向安裝于管道中的任意部位。
氣動三片式球閥主要技術參數：
閥體
|
閥體形式
|
內螺紋精鑄閥體
|
|
公稱通徑
|
DN6～100mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
|
|
連接形式
|
管螺紋(G)、錐螺紋(NPT)
|
|
閥蓋形式
|
一體式
|
|
壓蓋型式
|
壓帽擰緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
閥內件
執行機構
|
執行器型號
|
GT、SR、ST、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-20～+90℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
※注：
如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

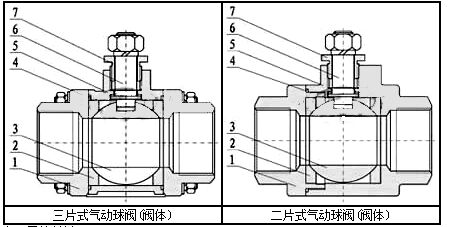

三片式氣動球閥Q611F結構圖紙：
主要零件材料
|
1
|
左閥體
|
WCB、CF8、CF8M、CF3M不銹鋼
|
|
2
|
閥座
|
PEFE、PPL、304、316
|
|
3
|
球體
|
WCB、CF8、CF8M、CF3M
|
|
4
|
密封圈
|
PTFE/金屬石墨纏繞墊片
|
|
5
|
右閥體(中閥體)
|
WCB、CF8、CF8M、CF3M
|
|
6
|
閥桿
|
2Cr13304、316、316L
|
|
7
|
填料壓蓋
|
WCB、CF8、CF8M、CF3M
|
主要性能指標
|
公稱通徑DN(mm)
|
6
|
8
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
允許壓差(MPa)
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
回差
|
帶定位器：小于全行程的2%
|
主要性能參數
|
試驗壓力(Mpa)
|
公稱壓力(Mpa)
|
壓力級
|
JIS(K)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
氣動三片式球閥主要外形及連接尺寸
|
公稱通徑
|
尺 寸
|
氣動執行器
|
|
G
|
A
|
H
|
L
|
d
|
D
|
|
10
|
3/8
|
131
|
142
|
65
|
12.7
|
18
|
AT1
|
|
15
|
1/2
|
131
|
148
|
67
|
15
|
24
|
AT1
|
|
20
|
3/4
|
131
|
167
|
82
|
20
|
28
|
AT1
|
|
25
|
1
|
131
|
175
|
91
|
25
|
34
|
AT1
|
|
32
|
11/4
|
185
|
210
|
108
|
32
|
41
|
AT2
|
|
40
|
11/2
|
185
|
238
|
129
|
38
|
49
|
AT2
|
|
50
|
2
|
185
|
245
|
148
|
50
|
62
|
AT2
|
三片式氣動球閥Q611F結構圖紙：
