上裝式偏心半球閥DYQ340F

上海吉邁閥門制造有限公司主要生產≦上裝式偏心半球閥DYQ340F≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！
一、DYQ340F/H上裝式偏心半球閥產品概述：

DYQ340F/H上裝式偏心半球閥設計上采用下閥桿固定半球結構，保證了閥門在苛刻工況下工作過程無故障。在全關閉或全開啟狀態下沒有所謂普通球閥的副腔，所以不會出現堵死現象。DYQ340F/H上裝式偏心半球閥主要特點：

1、壓力損失�。喝�開時水損為零，流道完全暢通，且介質不會沉積在閥體中腔內；

2、耐顆粒磨損：在關閉過程中，只在最后一刻球冠才靠向閥座，不形成摩擦，且閥座耐用耐磨的鎳合金制成，不易被沖刷磨損，因而適用于含纖維、微小固體顆粒、漿等；

3、適合高流速介質：直通流道，堅固的偏心固定一曲軸使之適合高流速且無振動、無噪音；

4、壽命長：無易損部件，由于偏心作用，閥門啟閉時密封面間無摩擦，則使用壽命長；

5、維修方便：閥門維修時不需從管路上拆下，只要打開閥蓋即可進行維修；

6、廣泛適用于水、污水、含微小固體顆粒、水、蒸汽、煤氣、天然氣、油品等。

二、DYQ340F/H上裝式偏心半球閥主要性能規范表

公稱壓力PN(MPa)	1.6	2.5	4.0	6.4
常溫最大工作壓力(MPa)	1.6	2.5	4.0	6.4
殼體試驗壓力(MPa)	2.4	3.8	6.0	9.6
氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
高壓密封試驗壓力(MPa)	1.76	2.75	4.4	7.1

三、DYQ340F/H上裝式偏心半球閥主要零部件材料表

閥體、閥蓋	WCB	ZG1Cr18NiTi	ZG0Cr18Ni12Mo2Ti
球體	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti/表面特殊處理	ZG0Cr18Ni12Mo2Ti/表面特殊處理
閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
閥座	PTFE/合金鋼	PTFE/1Cr18Ni9Ti	PTFE/0Cr18Ni12Mo2Ti
填料	PTFE/合金鋼	PTFE/1Cr18Ni9Ti	PTFE/0Cr18Ni12Mo2Ti
螺栓	35	0Cr18Ni9	0Cr18Ni9
螺母	45	0Cr18Ni9	0Cr18Ni9

四、DYQ340F/H上裝式偏心半球閥主要外形尺寸表

公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	尺寸									結構
		L	D	D1	D2	b	N-ød	H	h	f	形式
1.0	100	229	220	180	156	22	8-18	250	200	2	A
	125	254	250	210	184	22	8-18	240	265	2	B
	150	267	285	240	231	24	8-22	240	280	2	B
	200	292	340	295	266	24	8-22	240	325	2	B
	250	330	395	350	319	26	12-22	280	385	2	B
	300	356	445	400	370	26	12-22	350	430	2	B
	350	430	505	460	429	26	16-22	350	480	2	B
	400	530	565	515	480	26	16-26	400	520	2	B
	450	580	615	565	530	28	20-26	400	560	2	B
	500	660	670	620	582	28	20-26	500	655	2	B
	600	840	780	725	682	34	20-30	500	710	2	B
	700	900	890	840	794	34	24-30	500	780	5	B
	800	1000	1015	950	901	36	24-33	500	840	5	B
	900	1100	1115	1050	1001	38	28-33	500	1000	5	B
	1000	1200	1230	1160	1112	38	28-36	500	1100	5	B
	1200	1300	1455	1380	1328	44	32-39	600	1250	5	B
	1400	1500	1675	1590	1520	48	36-42	600	1650	5	B
1.6	100	229	220	180	158	20	8-18	250	200	2	A
	125	254	250	210	188	22	8-18	240	265	2	B
	150	267	285	240	212	24	8-22	240	280	2	B
	200	292	340	295	268	26	12-22	240	325	2	B
	250	330	405	355	320	26	12-26	280	385	2	B
	300	356	460	410	378	28	12-26	350	430	2	B
	350	430	520	470	438	30	16-26	350	480	2	B
	400	530	580	525	490	32	16-30	400	520	2	B
	450	580	640	585	550	40	20-30	400	560	2	B
	500	660	715	650	610	44	20-33	500	655	2	B
	600	800	840	770	725	54	20-36	500	710	2	B
	700	900	910	840	795	40	24-36	500	780	5	B
	800	1000	1025	950	900	42	24-39	500	840	5	B
	900	1100	1125	1050	1000	44	28-39	500	1000	5	B
	1000	1200	1255	1170	1115	46	28-42	500	1100	5	B
	1200	1300	1485	1390	1350	52	32-48	600	1250	5	B
	1400	1500	1685	1590	1530	58	36-48	600	1650	5	B

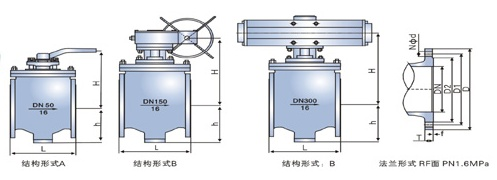

四、DYQ340F/H上裝式偏心半球閥圖紙：
