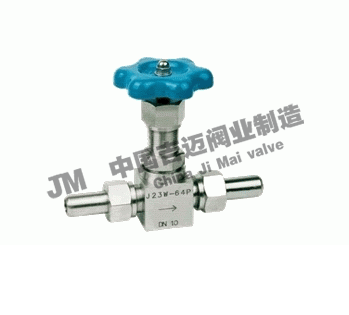

產品型號：J23W
產品口徑：DN6-DN25
產品壓力：1.6mpa-6.4mpa
連接方式：外螺紋
閥體材質：不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦J23W不銹鋼外螺紋截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

不銹鋼外螺紋截止閥主要零件材料Materials for main parts

零件名稱Part name	閥桿、閥蓋Stem,Bonnet	閥桿、閥瓣Stem,Disc	填料Packing
J23W-16P	鉻鎳不銹鋼 Cr.Ni Stainless steel	鉻鎳不銹鋼 Cr.Ni Stainless steel	聚四氟乙稀、柔性石墨PTEF,Soft graphite
J23W-40、J23W-160	優質碳鋼 High grade carbon steel	鉻不銹鋼 Cr. Stainless steel	聚四氟乙稀、柔性石墨PTEF,Soft graphite

不銹鋼外螺紋截止閥主要性能規范Chief propertyspecifieation

型號 Type	公稱壓力（MPa）Nominal pressure	試驗壓力PS（MPa） Test pressure			工作壓力（MPa）Working pressuer	工作溫度（℃）Working temperature	適用介質Applicable mediun
型號 Type	公稱壓力（MPa）Nominal pressure	殼體Shell	密封（液）Seal	密封（氣）Seal	工作壓力（MPa）Working pressuer	工作溫度（℃）Working temperature	適用介質Applicable mediun
J23W-16	1.6	2.4	1.76	0.6	1.6	P≤200℃	液化石油氣水、油品等Petroleun gas Water,Oil etc.
J23W-40P	4.0	6.0	4.4	0.6	4.0	P≤200℃
J23W-160	16.0	17.6	17.6	0.6	16.0	C≤425℃
J23W-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

不銹鋼外螺紋截止閥主要外形及連接尺寸Main externalconnecting dimensions(mm)

公稱直徑Nominal diameter	尺寸Dimensions							重量（Kg）Weight
公稱直徑Nominal diameter	D0	D1	D2	L	H1	H2	M	重量（Kg）Weight
6	70	14	6	135	96	106	20×1.5	0.8
10	80	18	10	156	115	125	24×1.5	1.1
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	185	156	166	36×2	3.0
25	140	33	22	185	169	180	42×2	3.2

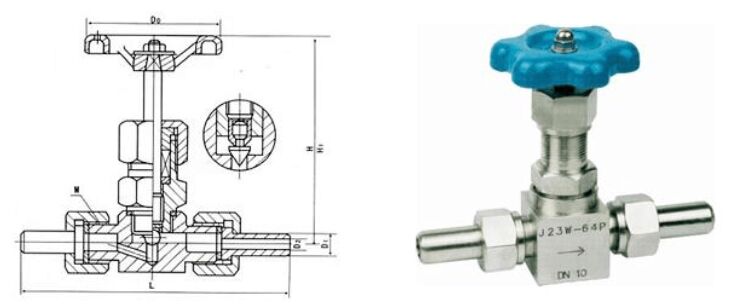

J23W不銹鋼外螺紋截止閥結構圖紙：

J23W不銹鋼外螺紋截止閥結構圖紙
