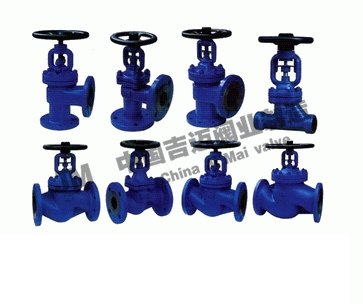

產品型號：WJ41H
產品口徑：DN15-DN350
產品壓力：1.6mpa-6.4mpa
連接方式：DN15-DN350
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦德標波紋管截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

德標波紋管截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

技術規范

驅動方式	手動
驅動方式	電動
設計標準	DIN3356
結構長度	DIN3202
連接法蘭	DIN2543-2545
試驗和檢驗	DIN3230

產品性能規范

公稱壓力（MPa）	殼體試驗壓力（MPa）	密封試驗壓力(MPa)	適用溫度(℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

注：系列閥門連接法蘭可根據用戶要求設計制造

零件材料

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料
WCB	WCB	WCB	13Cr	2Cr13	2Cr13	柔性石墨
					STL
304	CF8	CF8	304	304	304	柔性石墨
					STL	PTFE
316	CF8M	CF8M	316	316	316	柔性石墨
					STL	PTFE
304L	CF3	CF3	316	304L	304L	柔性石墨
					STL	PTFE
316L	CF3M	CF3M	316	316L	316L	柔性石墨
					STL	PTFE

規格尺寸及重量

型號	WJ41-16
壓力等級	PN16
口徑	15			20			25			32			40			50			65			80			100			125			150			200			250			300			350
L	130			150			160			180			200			230			290			310			350			400			480			600			730			850			980
H	195			200			220			225			235			250			260			265			370			400			515			550			600			630			680
Do	130			130			130			130			150			150			180			180			200			200			400			450			450			500			500
重量(Kg)	4			4.5			5			7			9			12.5			18			23			41			54			90			160			260			410			610
型號			WJ41-25
壓力等級			PN25
口徑			15			20			25			32			40			50			65			80			100			125			150			200			250			300			350
L			130			150			160			180			200			230			290			310			350			400			480			600			730			850			980
H			195			200			220			225			235			250			260			265			370			400			515			550			600			630			680
Do			130			130			130			130			150			150			180			180			200			200			400			450			450			500			450
重量(Kg)			4			4.5			5			7			9.5			13			19			24			43			57			95			168			300			510			680
型號		WJ41-40
壓力等級		PN40
口徑		15			20			25			32			40			50			65			80			100			125			150			200			250			300			350
L		130			150			160			180			200			230			290			310			350			400			480			600			730			850			980
H		195			200			220			225			235			250			260			265			370			400			515			550			600			630			680
Do		130			130			130			130			150			150			180			180			200			200			400			450			450			500			500
重量(Kg)		4			4.5			5			8			10			13.5			20			25			45			60			98			171			340			580			780
