產品型號：GCQ
產品口徑：DN50-DN1000
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦GCQ自潔式排氣水過濾器≧也是國內過濾器生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

一、產品概述：

　GCQ自潔式排氣水過濾器為多功能系統部件，具有壓差自動報警功能、氣水分離功能又有過濾功能。過濾器自潔能力強，不用經常清掃過濾網。對水系統中的氧化鐵皮、水垢、污泥和空氣等雜質進行有效的排除，自潔式水過濾器以充分發揮和保證水質的清潔，確保其后續或終端設備能順利運行，是一種先進、高效且易操作的全自動過濾裝置。

二、工作原理：

自潔式排氣過濾器利用氣水分離、沉降、過濾等機理。當冷卻水、熱水、冷凍水系統中水進入自潔式排氣過濾器時，體積擴大，流速急劇降低，水中氣泡分離上升至聚氣區，小氣泡吸附在分離板上，當形成大氣泡上升至聚氣區后通過自動排氣閥排除。帶有污物的循環水在過濾器中污物隨水流沉降，通過分離板后污物得到了加速，在濾芯的兩側迅速沉降在存污區，因存污區容污量大，只需定期開啟排污閥。經過空氣和污物分離較干凈的水經濾芯流入水泵入口，由于水泵及水流的沖擊下濾芯有較小的振動，能將個別貼附在濾芯外側的污物振落，達到自潔的目的。水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易產生腐蝕和損壞，使用壽命及效率大大降低。僅在系統最高點設置排氣閥效果不佳，當壓力減少時被溶于水中氣體會重新形成氣泡，尤其在水泵前會有大量氣體分離出來。

三、產品特點：

1、過濾精度高，出水水質穩定。

2、通過自身的檢索和應變功能，實現自動反沖洗，可應對不穩定的水質波動，無需人工干預。

3、控制系統反應靈敏，運行精確，可以根據不同水源和過濾精度靈活調整反洗壓差設定值。

4、清洗高效、徹底，系統可恢復性強，濾網可終身使用，無需更換。

5、反沖洗的同時不中斷正常產水，連續運行，穩定可靠。

6、反沖洗歷時短，反洗水耗僅為正常產水量的0.001～0.002%，省水、省電，節約能源。

7、結構設計緊湊合理，占地面積小，安裝移動靈活方便。

四、技術參數：

1、壓力范圍：0.6、1.0、1.6MPa;

2、最高使用溫度：95℃;

3、規格型號：DN50～DN1500;

4、流量范圍：7-20000m3/h

5、過濾網常用規格：8、10、14、20、30、70、150目

6、排氣率：99%

7、排污率：99%

8、特殊規格按用戶要求特制。

五、應用范圍：

工業冷卻水系統;

空調水系統;

熱交換水系統;

生產生活熱水供應系統;

熱水采暖鍋爐水系統等。

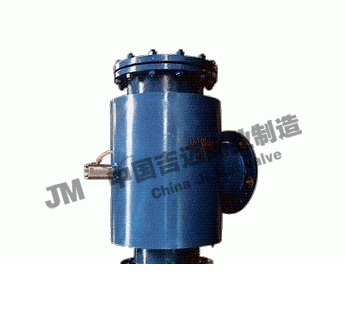

六、GCQ自潔式水過濾器

七、主要外形連接尺寸：（水平安裝）

規格DN	參考流量	A	D	B	C	E	F
50	5-7	320	159	130	320	15	25
65	8-11	380	219	150	370	15	25
80	15-20	460	273	175	420	15	25
100	25-35	520	325	210	500	15	25
125	45-60	580	377	235	600	15	40
150	60-85	640	426	260	700	15	40
200	90-130	720	470	300	800	15	40
250	150-260	780	500	360	950	15	50
300	250-400	890	600	400	1050	15	50
350	450-650	1000	700	460	1200	15	50
400	650-900	1120	800	515	1350	15	65
450	900-1100	1100	900	560	1450	15	65
500	1150-1500	1240	1000	610	1600	15	65
550	1300-1700	1340	1000	640	1700	15	80
600	1600-2000	1440	1100	600	1840	15	80
650	1900-2300	1440	1100	720	1960	15	80
700	2200-2700	1540	1200	760	2100	15	80

GCQ自潔式水過濾器主要外形連接尺寸：（直角式安裝）

規格DN	參考流量m/h	A	B	C	D	E	F	G	H
50	7-10	219	520	160	210	450	15	25	200
65	12-21	273	580	180	230	500	15	25	220
80	20-30	325	700	210	290	600	15	25	240
100	35-55	377	820	250	330	650	15	40	250
125	60-90	426	910	280	360	700	15	40	270
150	85-120	500	1020	320	410	800	15	40	270
200	130-250	600	1200	380	470	900	15	50	270
250	260-400	700	1450	450	580	1000	15	50	290
300	400-650	800	1570	490	620	1090	15	50	290
350	650-900	900	1840	540	780	1200	15	65	300
400	900-1100	1000	1990	590	840	1320	15	65	300
450	1100-1500	1100	2190	640	940	1440	15	65	300
500	1500-2000	1200	2560	740	1110	1540	15	80	320
550	1900-2300	1200	2720	780	1150	1540	15	80	320
600	2200-2800	1300	2830	840	1180	1640	15	80	320
650	2700-3200	1300	2960	890	1220	1640	15	80	340
700	3100-3600	1400	3130	940	1270	1740	15	80	340

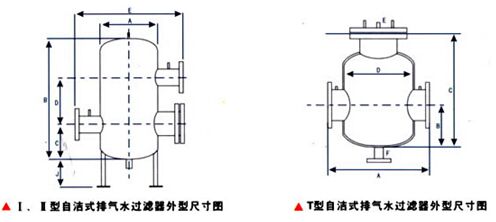

GCQ自潔式排氣水過濾器結構圖紙：

GCQ自潔式排氣水過濾器結構圖紙
