產品型號：A21H、A21Y
產品口徑：DN15-DN300
產品壓力：1.6mpa-32.0mpa
連接方式：外螺紋
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦A21H、A21Y彈簧微啟式外螺紋安全閥≧也是國內安全閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：
A21F外螺紋彈簧微啟式安全閥、A21H-C型外螺紋彈簧微啟式安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備或管路上。A21W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。KA21Y型適用于溫度≤100℃的液化石油氣等。

應用范圍：
A21F型彈簧微啟式外螺紋安全閥、A21H型彈簧微啟式外螺紋安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備或管路上。A21W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上。KA21Y型適用于溫度≤100℃的液化石油氣等。

標準規范：
設計制造標準：GB/T 12243-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

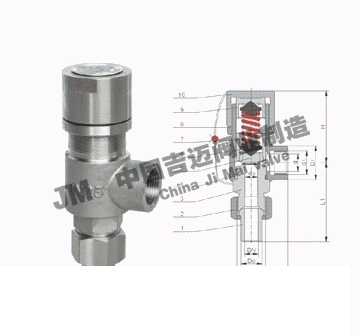

零件材料與工況：

NO.	零件名稱	A21H-C/A21F材料	A21W-P/A21F-P材料	A21Y-R材料
1	管接頭	20	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	管接頭螺母	35	2Cr13	1Cr18Ni9Ti
3	閥座	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	閥瓣	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE	1Cr18Ni12Mo2Ti
6	彈簧座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	鎖緊螺母	Q235-A	ZG230-450	1Cr18Ni9Ti
9	彈簧導向墊	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	調節螺母	Q235-A	2Cr13	1Cr18Ni12Mo2Ti
	密封面材料	"Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體

主要尺寸及重量：

型號	公稱通徑	do	d	Do	M	d1	D1	L	L1	≈H
KA21-16C A21H-16C A21H-40 A21W-16P A21W-40P KA21-16P	15	12	15	20	M27×1.5	G1/2"	30	35	76	66
	20	16	20	25	M33×1.5	G3/4"	35	40	87	68
	25	18	25	31	M39×1.5	G1"	40	50	100	105
A21Y-64 A21Y-64P A21Y-100 A21Y-100P	15	10	15	25	M39×1.5	G1"	44	50	100	66
	20	10	20	31	M39×1.5	G1"	44	50	100	68
	25	12	25	31	M39×1.5	G1"	44	50	100	105
A21W-160 A21W-160P	15	8	20	/	M24×2	G1"	44	50	100	261
	20	8	25	/	M33×2	G1"	44	50	100	261
	25	8	28	/	M36×2	G1"	44	50	100	285
